| جدول پارامترهای طراحی | |||||||
| نام: محفظه فیلتر چند کیسه‌ای صدفی سری BM | |||||||
| MATERIAL: S30408,S31608 | |||||||
| MODLE: BMBE030210080-DB | |||||||
| داده‌های طراحی | کد و STD. | GB150.1~150.4-2011 مرجع GB150.1~150.4-2011 مخازن تحت فشار | |||||
| انتشارات طراحی. | (مگاپاسکال.گرم) | ۱.۰ | قطعات یدکی مردانه | S30408 (GB 24511-2009) | |||
| دمای طراحی | (℃) | ۸۰ | مجاز. | (میلی‌متر) | 0 | ||
| دستگاه پرس تست هیدرو. | (مگاپاسکال.گرم) | ۱.۲۵ | جنس المنت فیلتر | / | |||
| منطقه فیلتر. | (㎡) | ۱.۵ | مواد واشر | NBR | |||
| شماره عنصر فیلتر | ۳ | ظرفیت کامل | (متر مکعب) | ۰.۱۸ | |||
عنصر فیلتر اندازه | (میلی‌متر) | Φ180 * 810 | وزن خالی | (کیلوگرم) | ۱۵۵ | ||
| قطره پاک کننده | مگاپاسکال | ۰.۰۱ | حداکثر مجاز افت فشار | مگاپاسکال | ۰.۱ | ||
| داده‌های فنی طبق جداول داده‌های کاربر یا پس از مشاوره برای پر کردن | |||||||
| نرخ جریان. | (متر مکعب در ساعت) | / | مایع. | / | |||
| دمای کاری (ورودی/خروجی) | (℃) | / | عملکرد سیال | / | |||
کار کردن فشار دهید. | (مگاپاسکال.گرم) | / | چگالی سیال | (کیلوگرم بر متر مکعب) | / | ||
| اندازه منافذ. | (میکرومتر) | / | ویسکوزیته | (سی پی) | / | ||
| محتوای جامد. | (WT%) | / | |||||
| NOZZLE LIST | |||||||
| مارک | اندازه | PN | اتصالات استاندارد | نوع فلنج | نوع صورت | خدمات | از q |
| N1 | DN80 | ۱۶ | HG/T20592-2009 | PL | RF | ورودی | |
| N2 | DN80 | ۱۶ | HG/T20592-2009 | PL | RF | خروجی | |
| N3 | ۱/۲ اینچ | / | Rc1/2" (مونث) | / | / | دریچه | |

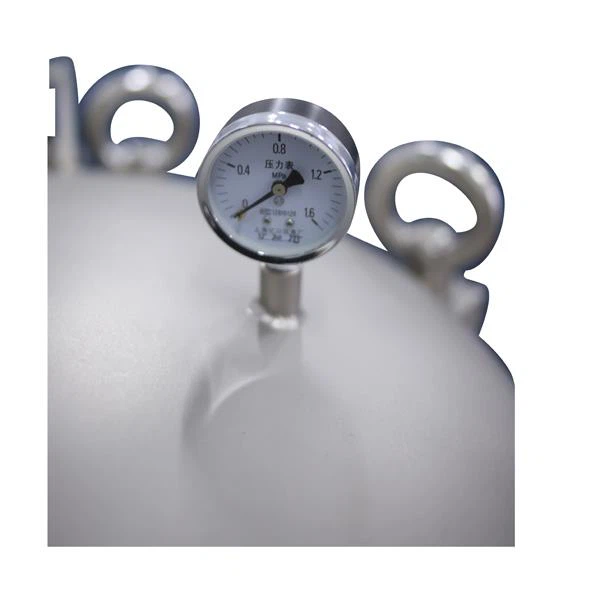

| N4 | ۱/۲ اینچ | / | Rc1/2" (مونث) | / | / | گیج فشار | |
| N5 | ۱/۲ اینچ | / | Rc1/2" (نر) | / | / | تخلیه | |

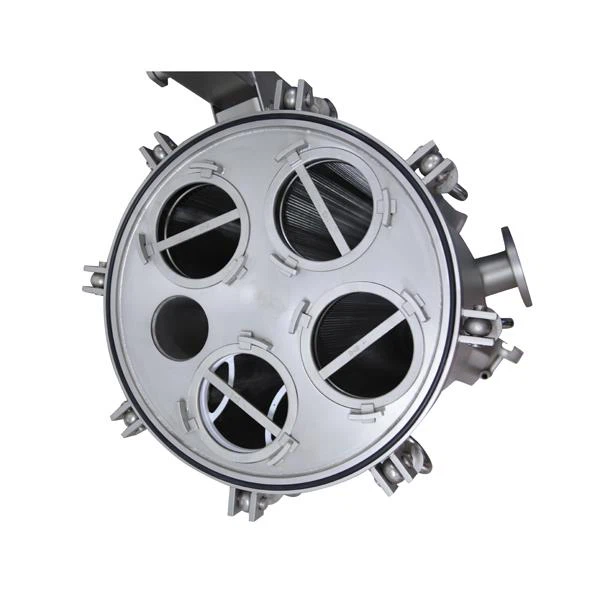

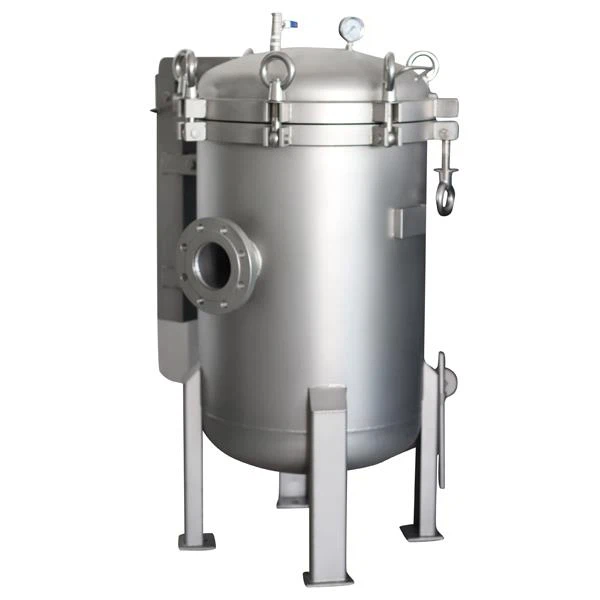

محفظه فیلتر چند کیسه‌ای سری BM
محفظه‌های فیلترهای چند کیسه‌ای سری BM از یک پوشش پیچ و مهره‌ای، فلنج، حلقه آب‌بندی و وسیله نگهدارنده کیسه، به همراه مکانیزم باز شدن پوشش با کمک فنر استفاده می‌کنند. جنس محفظه و آب‌بندی، فشار و دمای عملیاتی و سازگاری با سیال فرآیند را بررسی کنید. برای باز کردن و نگهداری، دستورالعمل‌های عملیاتی تایید شده را دنبال کنید.
مشخصات فیلتر:
مشخصات طراحی و سازگاری خوردگی را برای مواد انتخاب شده و شرایط فرآیند تأیید کنید.
پیکربندی محفظه و کیسه را برای جریان مورد نیاز و میزان آلودگی انتخاب کنید؛ فواصل تعویض به شرایط عملیاتی بستگی دارد.
می‌توانید ابعاد کیسه یا فیلتر فیلتر 01، 02 را انتخاب کنید.

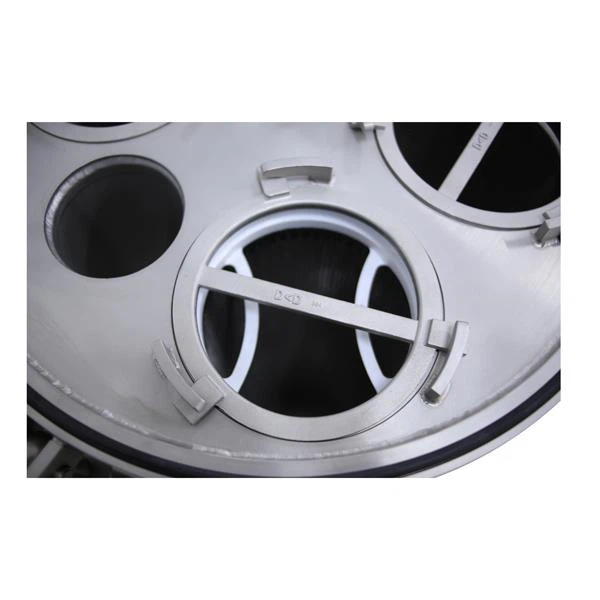

طراحی پیچ چشمی، عملکرد راحت، اقتصادی و کاربردی؛
مکانیزم کمکی باز کردن پوشش، دسترسی را تسهیل می‌کند؛ دستورالعمل‌های تأیید شده تجهیزات را دنبال کنید.
سازگاری مواد اورینگ و الزامات بازرسی یا تعویض برای کاربرد مورد نظر را تأیید کنید.
زمان نگهداری و هزینه‌های عملیاتی به نصب، وظیفه فیلتراسیون و رویه‌های سرویس بستگی دارد.
درجه فولاد ضد زنگ اجزای مرطوب و مناسب بودن آن برای سیال فرآیند را تأیید کنید.
هشت مدل، به ترتیب، سه کیف، چهار کیف، پنج کیف، شش کیف، هشت کیف، دوازده کیف، هفده کیف، بیست و سه کیف.
جزئیات بسته بندی: | کد HS: 8421392200 برای محفظه فیلتر کیسه‌ای 304/316 مایع |
محفظه فیلتر کیسه‌ای
ما تعداد زیادی محفظه فیلتر آب از جنس استیل ضد زنگ داریم که برای بهبود کنترل کیفیت، روی جزئیات کوچک هر کدام تمرکز می‌کنیم.
کاربرد:
رنگ، آبجو، روغن نباتی، دارو، لوازم آرایشی، مواد شیمیایی، فرآورده‌های نفتی، مواد شیمیایی نساجی، مواد شیمیایی عکاسی، محلول آبکاری، شیر، آب معدنی، حلال داغ، لاتکس، آب صنعتی، شربت، رزین، جوهر چاپ، فاضلاب صنعتی، آبمیوه، روغن خوراکی، موم‌ها.
اصل کار
محفظه فیلتر کیسه‌ای از جنس استیل ضد زنگ سری Sffiltech نوعی ساختار جدید، حجم کوچک، عملکرد ساده و انعطاف‌پذیر، صرفه‌جویی در مصرف انرژی، راندمان بالا، عملکرد محصور و سازگاری قوی با تجهیزات فیلتراسیون چند منظوره است.
محفظه فیلتر کیسه‌ای از جنس استیل ضد زنگ سری Sffiltech: سیلندر فیلتر ساده شده، سر فیلتر و ساختار بازشونده سریع، کیسه فیلتر از جنس استیل ضد زنگ، اجزای اصلی شبکه را تقویت می‌کند.
این فیلتر یک دستگاه فیلترینگ از نوع فشاری است، مایع از پوسته فیلتر به سمت ورودی لوله و کیسه و دستگاه در شبکه تقویت کننده هدایت می‌شود، نفوذ مایع نیاز به درجه‌ای از ظرافت کیسه دارد که می‌تواند به خودی خود فیلتراسیون را انجام دهد، ذرات ناخالصی توسط کیسه فیلتر جذب می‌شوند. تعویض کیسه فیلتر بسیار راحت است و نیازی به مصرف مواد اولیه فیلتر ندارد.
محفظه فیلتر کیسه‌ای
محفظه فیلتر آب از جنس استیل ضد زنگ
شما می‌توانید تک تک جزئیات را با کنترل کیفیت بالا مشاهده کنید
از قطعات گرفته تا محصولات نهایی، ما تمام تلاش خود را برای کنترل کیفیت انجام دادیم، من دوست دارم شما از کارخانه ما باشید تا از ما برای محفظه فیلتر آب از جنس استیل ضد زنگ بازدید کنید.
چرا ما را انتخاب کنید
درباره ما
۱. SFFILTECH محفظه‌های فیلتر کیسه‌ای را برای فیلتراسیون مایعات صنعتی تأمین می‌کند.
۲. پشتیبانی تولید در چین مستقر است.
۳. شرکت SFFILTECH در سال ۲۰۰۶ تأسیس شد.
۴. الزامات فرآیند خود را برای پشتیبانی انتخاب محصول به اشتراک بگذارید.
تجهیزات و فناوری
دامنه بازرسی و مستندات باید برای تجهیزات انتخاب شده تأیید شود.
ما آرزو داریم که شما اینجا باشید تا بررسی کنید
خدمات
برای تأیید فروش و پشتیبانی فنی موجود، با تیم ما تماس بگیرید.
محل نصب و شرایط عملیاتی را برای بررسی برنامه به اشتراک بگذارید.
کارخانه ما:
۱.۱ جزئیات ساخت و پیکربندی باید برای محفظه انتخاب شده تأیید شود.
الزامات فرآیند خود را برای بررسی درخواست با تیم ما در میان بگذارید.
۱.۲ مشخصات مواد برای محفظه فیلتر مایع انتخاب شده را تأیید کنید.
۱.۳ الزامات ساخت و مستندات بازرسی مربوطه را تأیید کنید.
۱.۴ انتخاب محصول به سیال فرآیند، وظیفه فیلتراسیون و شرایط عملیاتی بستگی دارد.
۱.۵ پیکربندی تجهیزات و ترتیبات تولید با سفارش تأیید می‌شود.
۱.۶ الزامات بازرسی باید قبل از تولید و حمل و نقل توافق شود.
۱.۷ دامنه و در دسترس بودن پشتیبانی پس از فروش باید همراه با سفارش تأیید شود.
۱.۸ حداقل مقدار سفارش به پیکربندی انتخابی بستگی دارد.
۱.۹ عملکرد محصول به پیکربندی، نصب و شرایط عملیاتی بستگی دارد.
۲.۰ برای تأیید، می‌توان از مشتری درخواست کرد که نمونه در دسترس باشد و مدارک سفارش ارائه شود.
۳. حداقل مقدار سفارش و موجودی را با پیش‌فاکتور خود تأیید کنید.
جزئیات سفارش منوط به تأیید است.
۴. قیمت‌گذاری بر اساس پیکربندی، تعداد و شرایط تحویل انتخاب شده است.
درخواست قیمت برای تجهیزات مورد نیاز.
۵. برای محصول انتخاب شده، گواهینامه‌ها و مدارک آزمایش مربوطه را درخواست کنید؛ موجودی و دامنه کاربرد باید تأیید شود.
پردازش محصول
تجهیزات تولید محفظه‌های فیلتر مایع از جنس استیل ضد زنگ.
کارگاه تست محفظه فیلتر آب از جنس استیل ضد زنگ
کارگاه ساخت قطعات مایع محفظه فیلتر آب از جنس استیل ضد زنگ
کارگاه ساخت قطعات مایع محفظه فیلتر آب از جنس استیل ضد زنگ
بسته بندی محصول
جزئیات بسته مایع محفظه فیلتر آب از جنس استیل ضد زنگ
SFFILTECH محفظه‌های فیلتر چند کیسه‌ای BM را تأمین می‌کند. مناسب بودن و عملکرد محصول باید برای پیکربندی انتخاب شده و شرایط عملیاتی واقعی تأیید شود.
محفظه فیلتر چند کیسه‌ای بازوی راکر
