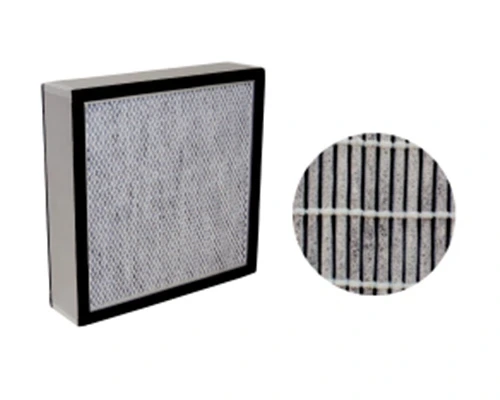

ミニプリーツパネル分子フィルター
用途：クリーンルームの天井、FFU、ミニ環境、または空気清浄装置
仕様
タイプ：ミニプリーツパネル分子フィルター
メディア：アルカリ性、酸性、VOCガス除去用のプリーツ状含浸カーボンメディア
フレーム：アルミニウム／亜鉛メッキ鋼／ステンレス鋼
分離剤：ホットメルト接着剤
シーラント：ポリウレタン
温度：連続運転時の最高温度40℃
利点
対象ガスに合わせて選定された吸着材を用いた二層構造の不織布です。必要に応じて、供給された吸着材の仕様と原産地をご確認ください。
除去効率は、対象ガス、濃度、湿度、接触時間、および媒体の状態によって異なります。
汚染物質の種類に応じて媒体を選択できる柔軟性
同じ取り付けフレーム内に多段式ろ過部を設置可能
従来型の99%という初期効率値については、供給された構成における対象ガスと試験条件の確認が必要です。
| 厚さ vs 効率 vs 圧力損失 | ||||
| 厚さ | 初期効率 | 圧力降下(Pa)@2.5m/s | ||
| インチ | （mm） | タイプV | タイプA | |
| 1 | 30 | 99% | 95% | 30 |
| 2 | 45 | 99% | 95% | 20 |
| 寸法と空気流量の関係 | ||
| 寸法（幅×高さ） | 風量（m³/h） | |
| インチ | （mm） | @2.5m/s |
| 24×12 | 592*287 | 300 |
| 24×24 | 592×592 | 600 |
| 30*24 | 762×610 | 750 |
| 36*24 | 915*610 | 900 |
| 36×36 | 915×915 | 1350 |
| 48*24 | 1210×610 | 1200 |
| 48×36 | 1210×915 | 1800 |
| 48×48 | 1210×1210 | 2400 |
媒体の選定と見積もりについては、対象ガス、濃度、風量、寸法、運転条件を添えてSFFILTECHまでお問い合わせください。
