| Tabla de parámetros de diseño | |||||||
| NOMBRE: Carcasa de filtro multibolsa con brazo basculante serie YM | |||||||
| MATERIAL: S30408/S31608/C.S | |||||||
| MODEL: YMBE020210080-DB | |||||||
| Datos de diseño | Código y estándar. | GB150.1~150.4-2011 Referencia GB150.1~150.4-2011 《Recipientes a presión》 | |||||
| Prensa de diseño. | (Mpa.g) | 1.0 | Mat'of Man Parts | S30408 (GB 24511-2009) | |||
| Temperatura de diseño. | (℃) | 80 | Corr.Permitir. | (mm) | 0 | ||
Prueba hidrostática Prensa. | (Mpa.g) | 1,25 | Material del elemento filtrante | / | |||
| Área de filtro. | (㎡) | 1.0 | Empaquetadora Material | NBR | |||
No. Filtro Elemento | 2 | Capacidad total | (m³) | 0,12 | |||
Elemento filtrante Tamaño | (mm) | Φ180*810 | Peso en vacío | (kg) | 120 | ||
Limpio Gota de presión | Mpa | 0,01 | Caída máxima permitida | Mpa | 0.1 | ||
Técnico Datos Según las tablas de datos del usuario o después de la consulta para completar | |||||||
| Caudal. | (m³/h) | / | Líquido. | / | |||
Laboral Temperatura. (entrada/salida) | (℃) | / | Rendimiento de fluidos | / | |||
| Prensa de trabajo. | (Mpa.g) | / | Densidad del fluido | (kg/m³) | / | ||
| Tamaño de los poros. | (μm) | / | Viscosidad | (cp) | / | ||
| Contenido sólido. | (WT%) | / | |||||
| NOZZLE LIST | |||||||
| Marca | Tamaño | PN | Conexiones Estándar | Tipo brida | Tipo de cara | Servicio | Desde q |
| N1 | DN80 | 16 | HG/T20592-2009 | PL | RF | Entrada | |
| N2 | DN80 | 16 | HG/T20592-2009 | PL | RF | Salida | |
| N3 | 1/2" | / | Rc1/2"(hembra) | / | / | Respiradero | |
| N4 | 1/2" | / | Rc1/2"(hembra) | / | / | Presión Calibre | |
| N5 | 1/2" | / | Rc1/2"(macho) | / | / | Drenar | |

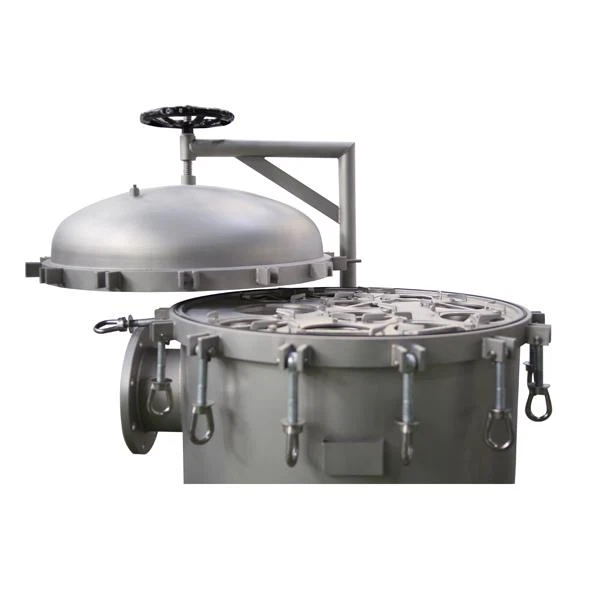

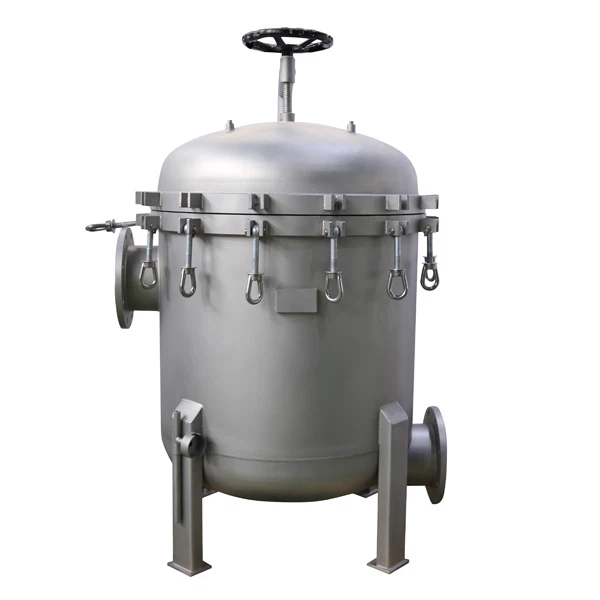

Carcasa de filtro tipo balancín multibolsillo serie YM
La carcasa de filtro multibolsa tipo balancín de la serie YM está diseñada para aplicaciones de filtración de alta capacidad o caudales elevados. Su diseño multibolsa admite de 2 a 23 bolsas convencionales, pudiendo albergar hasta 32 bolsas por unidad. Cuenta con apertura rápida y una tapa superior con brazo basculante auxiliar para elevación. Se pueden instalar bolsas de hasta 0,5 m². Fabricada en acero al carbono Q235, acero inoxidable 304, acero inoxidable 316L y otros materiales, es apta para el tratamiento de diversos líquidos ácidos y alcalinos, disolventes y líquidos neutros.
Características técnicas y ventajas
Carcasa de filtro multibolsa, diseño con estructura de 2 a 23 bolsas.
Adecuado para necesidades de alcantarillado de alta capacidad o de gran caudal.
Importación y exportación de una variedad de tamaños (DN80-DN300), conveniente para el atraque directo.
Equipado con brida estándar, lo que garantiza una resistencia adecuada del equipo y una capacidad de carga de la tubería suficiente.
El diseño de apertura rápida permite abrir la tapa desenroscando la tuerca, lo que facilita el mantenimiento.
Excelente calidad de soldadura, segura y fiable;
Perno y tuerca de acero inoxidable de alta resistencia, resistentes a la corrosión y duraderos;
Tratamiento de superficie exterior mediante chorro de arena, fácil de limpiar, bonito y elegante.
El diseño de doble escape y drenaje hace que las carcasas de los filtros de bolsa sean seguras y cómodas de usar.
Solicitud:
Pintura, cerveza, aceite vegetal, medicamentos, cosméticos, productos químicos, productos derivados del petróleo, productos químicos textiles, productos químicos fotográficos, solución para galvanoplastia, leche, agua mineral, disolvente caliente, látex, agua industrial, jarabe, resina, tinta de impresión, aguas residuales industriales, zumo, aceite comestible, ceras.
Principio de funcionamiento
La carcasa del filtro de bolsa de acero inoxidable de la serie Sffiltech es un tipo de equipo de filtración multipropósito con una estructura novedosa, de pequeño volumen, funcionamiento sencillo y flexible, ahorro de energía, alta eficiencia, funcionamiento en recinto cerrado y gran adaptabilidad.
Carcasa de filtro de bolsa de acero inoxidable de la serie Sffiltech: cilindro de filtro simplificado, cabezal de filtro y estructura de apertura rápida, bolsa de filtro de acero inoxidable con malla de refuerzo como componentes principales.
El filtro es un dispositivo de filtración a presión. El líquido que entra por la carcasa del filtro, junto a la entrada, se introduce en la bolsa filtrante y en la red de refuerzo del dispositivo. La filtración requiere una bolsa con un grado de finura adecuado, que permite que el filtrado sea efectivo. Las partículas de impurezas quedan retenidas en la bolsa filtrante. El reemplazo de la bolsa filtrante es muy sencillo y no requiere el consumo de material filtrante básico.
¿Por qué elegirnos?
Código HS: 8421392200 para carcasa de filtro de bolsa de acero inoxidable 304/316 para líquidos
1. Película de plástico en el interior y caja de madera en el exterior.
2.principalmente palets
3. Fabricamos el paquete según los requisitos del cliente.
4. Deben acordarse los requisitos de embalaje para el equipo seleccionado y el método de transporte.
5. Normalmente enviamos nuestros productos por mar; si se trata de pedidos pequeños, también podemos optar por el avión, AliExpress, FedEx, UPS, DHL, etc.
6. Podemos ofrecer la etiqueta OEM en la bolsa tejida si la cantidad es grande.
7. Tenemos nuestro propio agente de transporte, pero si usted tiene uno, también podemos utilizarlo.
Sobre nosotros
1. SFFILTECH suministra carcasas para filtros de bolsa para la filtración industrial de líquidos.
2. El soporte de fabricación tiene su sede en China.
3. SFFILTECH se fundó en 2006.
4. Comparta sus requisitos de proceso para el soporte en la selección de productos.
Equipos y tecnología
Se debe confirmar el alcance de la inspección y la documentación correspondiente para el equipo seleccionado.
Esperamos que vengas a comprobarlo.
Servicio
Póngase en contacto con nuestro equipo para confirmar la disponibilidad de ventas y asistencia técnica.
Comparta la ubicación de instalación y las condiciones de funcionamiento para la revisión de la solicitud.
2.Nuestra fábrica:
1.1 Se deben confirmar los detalles de fabricación y configuración de la carcasa seleccionada.
1.2 Confirme las especificaciones del material para la carcasa del filtro de líquido seleccionada.
1.3 Confirmar los requisitos de fabricación y la documentación de inspección aplicable.
1.4 La selección del producto depende del fluido del proceso, la carga de filtración y las condiciones de funcionamiento.
1.5 La configuración del equipo y los acuerdos de fabricación se confirman con el pedido.
1.6 Los requisitos de inspección deben acordarse antes de la producción y el envío.
1.7 El alcance y la disponibilidad del soporte posventa deben confirmarse con el pedido.
1.8 La cantidad mínima de pedido depende de la configuración seleccionada.
1.9 El rendimiento del producto depende de la configuración, la instalación y las condiciones de funcionamiento.
2.0 Se puede solicitar la disponibilidad de muestras y la documentación del pedido para su confirmación.
3. Confirme la cantidad mínima de pedido y la disponibilidad en su cotización.
Los detalles del pedido están sujetos a confirmación.
4. El precio se basa en la configuración, la cantidad y las condiciones de entrega seleccionadas.
Solicite un presupuesto para el equipo necesario.
5. Solicitar los certificados y documentos de prueba correspondientes al producto seleccionado; se debe confirmar su disponibilidad y alcance.
Procesamiento de productos
Equipos de fabricación para carcasas de filtros líquidos de acero inoxidable.
Taller de pruebas de carcasas de filtros de agua de acero inoxidable
Taller de fabricación de piezas líquidas para carcasas de filtros de agua de acero inoxidable
Taller de fabricación de piezas líquidas para carcasas de filtros de agua de acero inoxidable
Embalaje del producto
Detalle del paquete de líquido de la carcasa del filtro de agua de acero inoxidable
SFFILTECH suministra carcasas de filtro multibolsa YM. La idoneidad y el rendimiento del producto deben confirmarse para la configuración seleccionada y las condiciones de funcionamiento reales.
