| Таблица параметров проектирования | |||||||
| НАИМЕНОВАНИЕ: Корпус многосекционного фильтрующего блока с коромыслом, серия YM | |||||||
| MATERIAL: S30408/S31608/C.S | |||||||
| MODEL: YMBE020210080-DB | |||||||
| Проектные данные | Code&STD. | GB150.1~150.4-2011 Ссылка GB150.1~150.4-2011 «Сосуды под давлением» | |||||
| Дизайн-пресс-релиз. | (МПа.г) | 1.0 | Части Матоф Ман | S30408 (GB 24511-2009) | |||
| Расчетная температура. | (℃) | 80 | Корр. Разрешить. | (мм) | 0 | ||
Гидро. Испытание Нажимать. | (МПа.г) | 1.25 | Материал фильтрующего элемента | / | |||
| Область фильтрации. | (м²) | 1.0 | Прокладка Материал | NBR | |||
Нет фильтра. Элемент | 2 | Полная вместимость | (м³) | 0,12 | |||
Фильтрующий элемент Размер | (мм) | Φ180*810 | Вес без нагрузки | (кг) | 120 | ||
Чистый Pr.Drop | Мпа | 0,01 | Максимально допустимое падение давления | Мпа | 0.1 | ||
Технический Данные Заполнение осуществляется на основе таблиц пользовательских данных или после консультации. | |||||||
| Расход. | (м³/ч) | / | Жидкость. | / | |||
Работающий Температура. (вход/выход) | (℃) | / | Гидродинамические характеристики | / | |||
| Рабочий пресс. | (МПа.г) | / | Плотность жидкости | (кг/м³) | / | ||
| Размер пор. | (мкм) | / | Вязкость | (cp) | / | ||
| Качественное содержание. | (WT%) | / | |||||
| NOZZLE LIST | |||||||
| Отметка | Размер | PN | Связи Стандарт | Фланцевый тип | Тип лица | Услуга | Из q |
| N1 | DN80 | 16 | HG/T20592-2009 | PL | RF | Вход | |
| N2 | DN80 | 16 | HG/T20592-2009 | PL | RF | Выход | |
| N3 | 1/2" | / | Rc1/2"(женский) | / | / | Вентиляционное отверстие | |
| N4 | 1/2" | / | Rc1/2"(женский) | / | / | Давление Измерительный прибор | |
| N5 | 1/2" | / | Rc1/2"(мужской) | / | / | Осушать | |

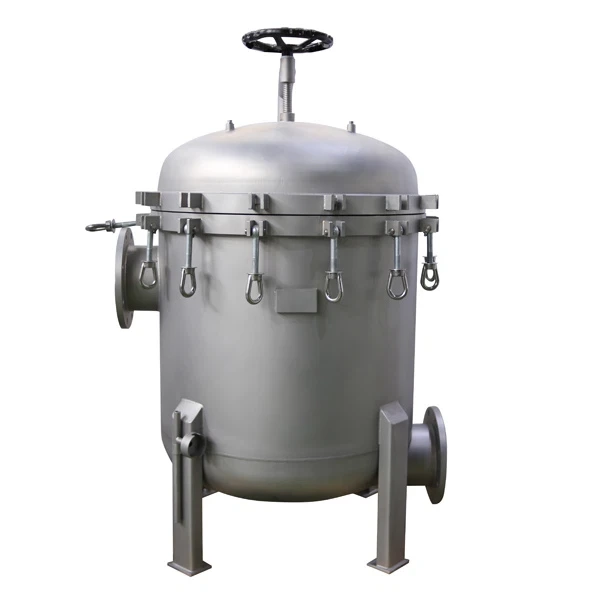

Многокарманный фильтрующий корпус типа Rocker серии YM
Фильтрующие корпуса многосекционного типа с качающимся механизмом серии YM предназначены для высокопроизводительной фильтрации загрязнений или больших потоков. Многосекционная конструкция позволяет разместить от 2 до 23 стандартных мешков. Одна машина может вместить до 32 мешков. Конструкция с быстрым открыванием и вспомогательным подъемным рычагом на верхней крышке. Площадь установки мешков составляет 0,5 м². Многосекционные фильтры изготовлены из углеродистой стали Q235, нержавеющей стали 304 и 316L, а также других материалов, и подходят для обработки различных кислотных и щелочных жидкостей, растворителей и нейтральных жидкостей.
Технические характеристики и преимущества
Многосекционный фильтрующий корпус, конструкция с 2-23 мешками в комплекте.
Подходит для сточных вод большой пропускной способности или больших объемов потока.
Импорт и экспорт труб различных размеров (DN80-DN300), удобных для прямой стыковки.
Оснащен стандартным фланцем, обеспечивающим достаточную прочность оборудования и несущую способность трубопровода.
Конструкция с быстрым открыванием: крышка открывается отвинчивающейся гайкой, что обеспечивает удобство в обслуживании;
Отличное качество сварки, безопасность и надежность;
Высокопрочные болты и гайки из нержавеющей стали, устойчивые к коррозии, долговечные;
Обработка наружных поверхностей пескоструйным методом, легко чистится, выглядит красиво и элегантно.
Конструкция с двойным вытяжным и дренажным отверстием делает корпуса мешочных фильтров безопасными и удобными в использовании.
Приложение:
Краска, пиво, растительное масло, лекарства, косметика, химикаты, нефтепродукты, химикаты для текстильной промышленности, фотохимикаты, раствор для гальванического покрытия, молоко, минеральная вода, горячий растворитель, латекс, промышленная вода, сироп, смола, типографская краска, промышленные сточные воды, сок, пищевое масло, воски.
Принцип работы
Корпус рукавного фильтра серии Sffiltech из нержавеющей стали представляет собой многоцелевое фильтрующее оборудование с инновационной конструкцией, малыми габаритами, простым и гибким управлением, энергосбережением, высокой эффективностью, закрытой конструкцией и высокой адаптивностью.
Корпус фильтрующего мешка из нержавеющей стали серии Sffiltech: упрощенный цилиндрический фильтр, фильтрующая головка и быстрооткрывающаяся конструкция, основные компоненты – усиленная сетка фильтрующего мешка из нержавеющей стали.
Фильтр представляет собой фильтрующее устройство напорного типа. Жидкость, поступающая из корпуса фильтра через входное отверстие, попадает в сетчатый фильтрующий мешок, который затем укрепляется. Для фильтрации жидкости необходима определенная степень тонкости фильтрации, позволяющая отфильтровывать жидкость через сам фильтрующий мешок. Фильтрующие мешки улавливают частицы примесей. Замена фильтрующих мешков очень удобна и не требует расхода основного фильтрующего материала.
Почему выбирают нас?
Код ТН ВЭД: 8421392200 для корпуса рукавного фильтра из стали 304/316 для жидкого топлива.
1. Внутри – полиэтиленовая пленка, снаружи – деревянный ящик.
2. в основном поддоны
3. Мы изготавливаем упаковку в соответствии с требованиями заказчика.
4. Необходимо согласовать требования к упаковке выбранного оборудования и способу транспортировки.
5. Обычно наши товары доставляются морем, но при небольших заказах мы также можем выбрать авиадоставку, AliExpress, Fedex, UPS, DHL и т.д.
6. При больших объемах заказа мы можем нанести OEM-маркировку на тканый мешок.
7. У нас есть собственный экспедитор, но если у вас он есть, мы также можем воспользоваться услугами вашего экспедитора.
О нас
1. Компания SFFILTECH поставляет корпуса рукавных фильтров для промышленной фильтрации жидкостей.
2. Поддержка производства осуществляется в Китае.
3. Компания SFFILTECH была основана в 2006 году.
4. Опишите ваши требования к процессу поддержки при выборе продукции.
Оборудование и технологии
Для выбранного оборудования необходимо уточнить объем проверки и необходимую документацию.
Мы надеемся, что вы приедете и проверите.
Услуга
Свяжитесь с нашей командой, чтобы уточнить наличие услуг по продажам и технической поддержке.
Предоставьте информацию о месте установки и условиях эксплуатации для рассмотрения заявки.
2. Наша фабрика:
1.1 Необходимо подтвердить производственные и конфигурационные характеристики выбранного корпуса.
1.2 Подтвердите технические характеристики материала выбранного корпуса жидкостного фильтра.
1.3 Подтвердите требования к изготовлению и соответствующую инспекционную документацию.
1.4 Выбор продукта зависит от рабочей жидкости, режима фильтрации и условий эксплуатации.
1.5 Конфигурация оборудования и производственные условия подтверждаются вместе с заказом.
1.6 Требования к контролю качества должны быть согласованы до начала производства и отгрузки.
1.7 Объем и доступность послепродажной поддержки следует уточнять при оформлении заказа.
1.8 Минимальный объем заказа зависит от выбранной конфигурации.
1.9 Производительность изделия зависит от конфигурации, установки и условий эксплуатации.
2.0 Для подтверждения наличия образцов и оформления заказа можно запросить соответствующую документацию.
3. Уточните минимальный объем заказа и наличие товара в вашем коммерческом предложении.
Детали заказа подлежат подтверждению.
4. Цена зависит от выбранной конфигурации, количества и условий доставки.
Запросите ценовое предложение на необходимое оборудование.
5. Запросите соответствующие сертификаты и документы об испытаниях для выбранного продукта; необходимо подтвердить наличие и область применения.
Обработка продукции
Оборудование для производства корпусов жидкостных фильтров из нержавеющей стали.
испытательный цех корпусов фильтров для воды из нержавеющей стали
цех по изготовлению деталей для корпусов водяных фильтров из нержавеющей стали
цех по изготовлению деталей для корпусов водяных фильтров из нержавеющей стали
Упаковка продукции
Детали корпуса фильтра для воды из нержавеющей стали, в котором размещена жидкость.
Компания SFFILTECH поставляет многосекционные фильтрующие корпуса YM. Пригодность и характеристики изделия следует подтвердить для выбранной конфигурации и фактических условий эксплуатации.
мидии, открытый многосекционный фильтр-мешок
