ケーススタディ：飲料製造におけるろ過
大規模な飲料製造工場では、水処理ラインにToplineバッグフィルターハウジングを組み込み、混合・瓶詰め前の浮遊物質を除去しました。トップエントリー設計により、漏れと圧力損失を最小限に抑え、安定した純水供給を実現しました。クイックオープンカバーにより、オペレーターは生産プロセスを中断することなくフィルターバッグを交換できます。
実際のプロセスをご覧ください:
飲料製造におけるトップラインバッグフィルターハウジング – ビデオ
関連製品:
- フローラインバッグフィルターハウジング
- PVDFバッグフィルターハウジング
- プラスチックバッグフィルターハウジング
ケーススタディ：産業パイプラインサービス向け海水ろ過
世界的なパイプラインサービス会社から、流量1,000 m³/時の海水をろ過するためのシングルバッグフィルターハウジング2基の要件がありました。材質はSS304、設計圧力は15 bar、接続口径は3インチ150#フランジ、バッグサイズはD180 × L830 mm、エアベントポート（1/4インチNPTF）と圧力計ポート（1/2インチNPTF）が仕様に含まれていました。当社は、これらの仕様を満たすシングルバッグフィルターハウジングと詳細な設計図面を納入しました。
結果: 弊社が提供したパラメータと図面を確認した後、顧客は設計を承認し、注文しました。

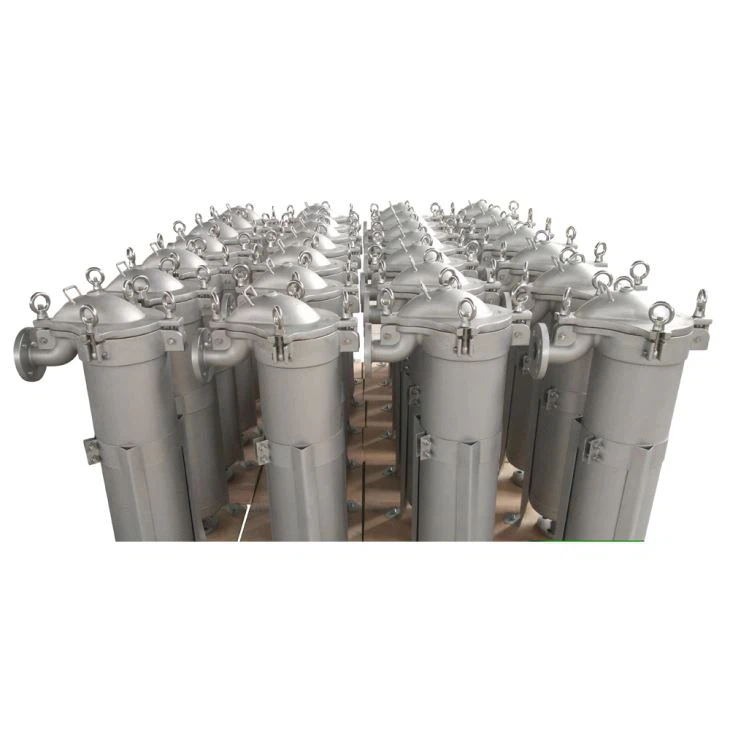

トップラインバッグフィルターハウジング（TSシリーズ）
SFFILTECHトップラインバッグフィルターハウジング（TSシリーズ）は、工業用液体ろ過用途向けに設計された高精度トップエントリーシングルバッグろ過システムです。ステンレス鋼、炭素鋼、またはPP/PVDFで製造され、リークフリー動作、高流量、そして容易なバッグ交換を実現します。精密鋳造設計と多重シール構造により、TSシリーズは化学、食品、水処理業界の過酷な作業条件下でも信頼性の高い性能を発揮します。
主な機能と利点
- トップエントリー精密鋳造設計- 漏れを防ぎ、圧力損失を最小限に抑えます。
- クイックオープンカバー- フィルターバッグを素早くきれいに交換できます。
- 大きなろ過面積– より高い効率とより長い耐用年数。
- 設置高さを調整可能- さまざまな産業環境に柔軟に対応します。
- 複数のシーリング リング– 優れたシーリングを実現し、流体のバイパスを防ぎます。
- コンパクトで耐久性のある構造- 限られたスペースでの操作に最適です。
設計パラメータ表
| アイテム | 説明 |
|---|---|
| モデル名 | TSトップエントリーシングルバッグフィルターハウジング |
| モデルコード | TSBE010210050-VB |
| 設計基準 | GB150.1~150.4-2011（圧力容器） |
| 設計圧力 | 1.0 MPa (g) |
| 設計温度 | 80℃ |
| 静水圧試験圧力 | 1.25 MPa (g) |
| 材質（主要部品） | ステンレス鋼 S30408 / 炭素鋼 / PP / PVDF |
| フィルター領域 | 0.25㎡ |
| フィルターエレメントサイズ | Φ180 × 420 mm |
| フィルター数量 | 1個 |
| ガスケット材質 | NBR / EPDM / Viton（オプション） |
| 空重量 | 28キロ |
| 最大圧力降下 | 0.1 MPa |
| クリーンな圧力降下 | 0.01 MPa |
動作原理
TSシリーズのフィルタハウジングは、加圧ろ過システムとして機能します。液体は上部の入口から流入し、内部のステンレススチールメッシュで支えられたフィルターバッグに均一に流れ込み、下部の出口から排出されます。固形粒子はバッグ内に捕捉され、清浄な液体は流出します。この設計により、高速ろ過、低圧力損失、そしてろ材損失のない容易なバッグ交換が可能になります。
利用可能なモデル
- TS1# – ステンレス鋼 / PP / PVDF
- TS2# – ステンレス鋼 / 炭素鋼 / PP / PVDF
- TS3# – ステンレス鋼 / PP / PVDF
- TS4# – ステンレス鋼 / PP / PVDF
アプリケーション
塗料、ビール、植物油、医薬品、化粧品、化学薬品、石油製品、繊維化学薬品、電気メッキ、乳製品、ミネラルウォーター、樹脂、印刷インク、産業廃水、ジュース、食用油、ワックスなどの業界で広く使用されています。
SFFILTECHを選ぶ理由
SFFILTECHは15年以上の製造経験を持ち、工業用液体ろ過システムとカスタムフィルターハウジングの専門メーカーです。すべてのハウジングは出荷前に100%の圧力試験を実施し、一貫した品質と性能を確保しています。OEM /ODMカスタマイズにも対応し、迅速な対応とグローバルな技術サポートを提供しています。
FAQ（よくある質問）
Q1: トップエントリー型フィルターハウジングとサイドエントリー型フィルターハウジングの違いは何ですか?
トップエントリー ハウジングは、液体を垂直に流すことで漏れと圧力損失を最小限に抑え、サイドエントリー設計に比べてバッグの均一な装填とクリーンな操作を保証します。
Q2: フィルターバッグはどのくらいの頻度で交換する必要がありますか?
交換頻度は流量と汚染レベルによって異なります。通常、フィルターバッグは圧力降下が0.07～0.1 MPaに達した時点で交換されます。
Q3: どのような素材のオプションがありますか?
ハウジングの材質には、ステンレス鋼304/316L、炭素鋼、PP、PVDFなどがあります。ガスケットは、耐薬品性に応じてNBR、EPDM、またはVitonから選択できます。
Q4: どの程度のろ過精度を達成できますか?
適合するフィルターバッグは 1 μm ～ 1000 μm の範囲で、粗ろ過、細ろ過、絶対ろ過に適しています。
Q5: SFFILTECH はアプリケーションに合わせて設計をカスタマイズできますか?
はい。特定のプロセス要件に合わせて、寸法、ノズル接続、圧力定格をカスタマイズできます。
