全自動セルフクリーニングフィルターハウジングシステム

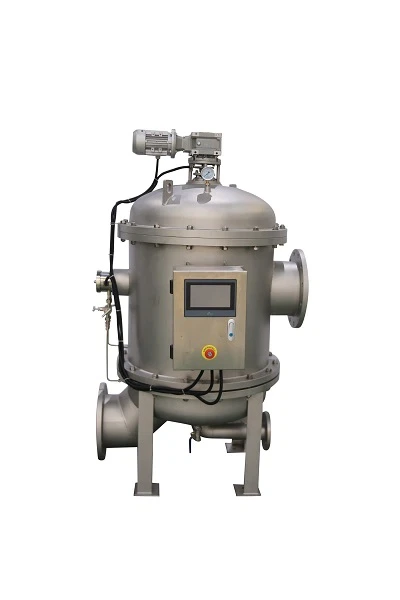

全自動逆洗フィルターハウジング BCMシリーズ
BCM 全自動逆洗浄フィルター ハウジングは、高流量、高速、低粘度の流体粒子不純物の濾過に適しています。
BCM全自動逆洗フィルターハウジングは、合理的な設計、高いろ過効率、低い運転コスト、逆洗プロセスでの連続ろ過などの利点を備えた機械および電気製品であり、冶金、化学、電力、油田圧入水、バラスト水、環境に優しい水処理など。
BCM全自動逆洗フィルターハウジングの動作原理:
濾過された液体は入口からフィルターハウジングに流れ、次に固定プレートを通ってフィルターハウジングに入り、液体はフィルターエレメントの内側から外側に流れ、フィルター容器の出口から流出します。逆洗フィルターから発生した不純物は汚水排出口から流出します。
利点
アプリケーション
海水淡水化、循環冷却水および油田再注入水、船舶用バラスト水、ボイラー再利用水、限外濾過、逆浸透濾過、イオン交換前処理、ペーパーノズルフィルター。4.フィルター装置制御システムは高感度で正確です。さまざまな水やフィルターの精度に応じて、逆洗の差圧や時間設定値を柔軟に調整できます。
設計パラメータテーブル | |||||||
名称:全自動逆洗装置 フィルターハウジング BCMシリーズ | |||||||
MODEL: BCM300F100EDB | |||||||
設計データ | コード&STD. |
GB150.1~150.4-2011
参考 GB150.1~150.4-2011 "圧力容器" | |||||
デザインプレス。 | (Mpa.g) | 1.0 | Mat'of Man パーツ |
S30408
(GB 24511-2009) | |||
設計温度 | (℃) | 80 | そうですね、許可します。 | (んん) | 0 | ||
ハイドロ。 テスト プレス。 | (Mpa.g) | 1.25 | フィルターエレメントの材質 | SS 304 | |||
フィルター領域。 | (㎡) | 0.81 | ガスケット材質 | NBR | |||
いいえ。 フィルター 要素 | 7 | 全容量 | (㎥) | 0.06 | |||
フィルター 要素 サイズ | (んん) | カートリッジΦ70*580 | 空のウェイト | (kg) | ~120 | ||
クリーンPr.Drop | メガパスカル | 0.01 | 最大許容Pr.Drop | メガパスカル | 0.1 | ||
技術 データ ユーザーデータテーブルに従って、または相談後に記入してください | |||||||
流量。 | (m3/h) | / | 流体。 | / | |||
働くこと 温度 (イン/アウト) | (℃) | / | 流体性能 | / | |||
働くこと プレス。 | (Mpa.g) | / | 流体密度 | (kg/立方メートル) | / | ||
細孔 サイズ。 | (μm) | / | 粘度 | (CP) | / | ||
ソリッド コンテンツ。 | (WT%) | / | |||||
NOZZLE LIST | |||||||
マーク | サイズ | PN | 接続規格 | フランジタイプ | 顔のタイプ | サービス | qより |
N1 | DN100 | 10 | HG/T20592-2009 | PL | RF | 入口 | |
N2 | DN100 | 10 | HG/T20592-2009 | PL | RF | 出口 | |
N3 | DN40 | 10 | HG/T20592-2009 | PL | RF | ドレイン | |
N4 | 1/2" | / | Rc1/2"(オス) | / | / | 排出する | |
N5 | 1/4" | / | Rc1/4"(メス) | / | / | 圧力計 | |
N6 | 1" | / | R1」(オス) | / | / | ドレイン | |
P1、P2 | 1/4" | / | Rc1/4"(メス) | / | / | 差圧 |
