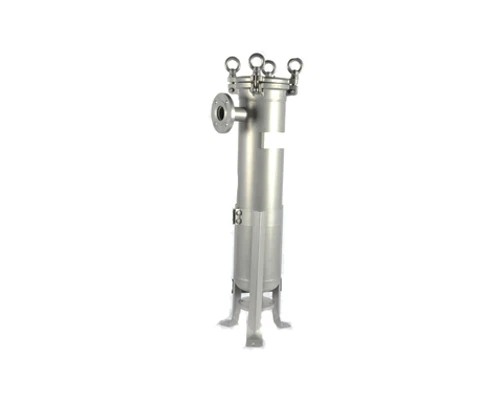

O alojamento do filtro de saco único da SFFILTECH é construído em aço inoxidável (SS304 ou SS316L) ou aço carbono, sendo adequado para uma ampla gama de líquidos, incluindo água, produtos químicos, solventes e óleos.
Suporta configurações de entrada lateral e superior, é compatível com sacos filtrantes padrão de tamanho nº 1 e nº 2 e foi projetado para atender aos padrões de segurança industrial de pressão e temperatura.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Pressão de projeto | 1,0 MPa |
| Temperatura de projeto | 100 °C |
| Margem de corrosão | 1,0 mm |
| Pressão de trabalho | 0,8 MPa |
| Temperatura de trabalho | 80 °C |
| Código de projeto | ASME VIII Div.1 |
| Pressão de teste | 1,25 MPa |
| Meio de trabalho | Água / Óleo / Líquido Químico |
| Área de filtro | 0,125 m² |
| Taxa de fluxo | 20 m³/h |
| Tipo de vedação | Anel de vedação |
| Material de vedação | NBR / Viton |
| Acabamento da superfície | Polido / Jateado |
| Design Life | 10 anos |
| Queda de pressão | ≤ 0,1 MPa |
Nota sobre as especificações: Confirme o modelo da carcaça e os requisitos do projeto antes de solicitar um orçamento. A pressão de projeto, a pressão de operação e a pressão de teste são parâmetros distintos. Os valores listados devem ser verificados em relação ao desenho e à documentação aprovados para a configuração selecionada. A capacidade de vazão também deve ser confirmada para o líquido do processo, a viscosidade, a especificação do saco filtrante e a pressão diferencial admissível.
Principais características
Design compacto e durável com fácil substituição do saco de filtro.
Adequado para líquidos com ampla faixa de viscosidade.
Vedação hermética com tampa de abertura rápida
Compatível com diversos materiais de sacos filtrantes (PP, PE, Nylon, PTFE)
Tamanhos de entrada/saída, materiais e classificações de pressão personalizáveis.
Longa vida útil com manutenção mínima.
Campos de inscrição
Nosso alojamento de filtro de saco único Sffiltech é amplamente utilizado em diversos setores industriais, e temos muitos exemplos de aplicações para esse fim:
Sistemas de tratamento e pré-filtragem de água
Processamento petroquímico e químico
Fabricação de alimentos e bebidas
Tintas, vernizes e revestimentos
Produção eletrônica e farmacêutica
Filtragem de água de refrigeração: seleção do sistema
Para projetos de água de resfriamento, especifique a vazão de filtração necessária e se ela se refere ao circuito de circulação completo ou a um fluxo lateral de filtração. A quantidade e o arranjo do alojamento devem ser selecionados de acordo com o líquido do processo, as especificações do saco filtrante e a perda de carga admissível.
Caso o fluxo do processo precise continuar durante a troca da bolsa, todo o sistema de isolamento e comutação deve ser revisado e confirmado. Uma tampa de abertura rápida, por si só, não garante a capacidade de fluxo contínuo.
Especifique a pressão e a temperatura de operação necessárias separadamente da pressão e da temperatura de projeto da carcaça. A seleção final requer a confirmação da configuração específica do projeto e do procedimento operacional.
Estudo de caso: Filtração de líquidos de grau alimentício
Uma fabricante de bebidas necessitava de filtração sanitária para xaropes e sucos. O filtro de mangas Flowline ofereceu uma solução de alto fluxo com uma única manga, feita em aço inoxidável sanitário, com tampa de abertura rápida e volume mínimo de retenção. Isso melhorou a eficiência do processo, atendendo aos rigorosos padrões de higiene.
Material: Aço inoxidável de qualidade alimentar
Área de filtragem: projetada para alto fluxo e baixa queda de pressão.
Vedação: opções em Buna/EPDM/Viton para conformidade com a FDA.
Aplicações: sucos, xaropes, cerveja, óleos comestíveis
Produtos relacionados: Carcaça para filtro de saco Topline, Carcaça para filtro de saco plástico
Por que escolher os alojamentos de filtro SFFILTECH?
Temos mais de 15 anos de experiência na fabricação de sistemas de filtração industrial.
Com fornecimento global e suporte pós-venda.
Com rigoroso controle de qualidade e testes antes do envio.
Personalização completa para projetos OEM/ODM, com desenho de nossa autoria.
Nossos produtos: carcaças para filtros de saco único, multissaco e cartucho, carcaça para filtro de vela.
Perguntas frequentes (FAQ)
P1: O que é um alojamento de filtro de saco único?
Um alojamento de filtro de saco único é um recipiente pressurizado que contém um saco filtrante para remover impurezas sólidas de líquidos em processos industriais.
Q2: Quais são as vantagens dos filtros de saco único da sffiltech em comparação com os filtros de múltiplos sacos?
São compactos, econômicos e fáceis de manter — ideais para sistemas de filtragem de pequeno a médio porte.
P3: Quais materiais estão disponíveis para as carcaças dos filtros SFFILTECH?
Oferecemos aço inoxidável 304, aço inoxidável 316L, aço carbono e PVDF para diferentes requisitos de resistência à corrosão.
Q4: Posso obter opções personalizadas de entrada/saída ou pressão?
Sim. A SFFILTECH oferece soluções totalmente personalizadas para atender a requisitos específicos de processo.
Q5: Que tipos de sacos filtrantes podem ser usados?
Sacos filtrantes padrão de tamanho nº 1 e nº 2, feitos de polipropileno, poliéster, náilon ou PTFE, são compatíveis.
