Таблиця параметрів конструкції | |||||||
НАЗВА: рукавний фільтр з боковим входом DS корпус/DSDN40 | |||||||
MATERIAL: S30408,S31608 | |||||||
TYPE: DSBE010110040-DB | |||||||
Проектні дані | Код&STD. | Посилання GB150.1~150.4-2011《Посудини під тиском》 | |||||
Design Press. | (МПа.г) | 1.0 | Mat'of Man Parts | S30408(GB 24511-2009) | |||
Гідро. Тестовий прес. | (МПа.г) | 1.25 | Матеріал фільтруючого елемента | / | |||
Ні. Елемент фільтра | 1 | Повна місткість | (м³) | 0.017 | |||
Розмір елемента фільтра | (мм) | Φ180 *420 | Порожня вага | (кг) | 28 | ||
Очистити Pr.Drop | Мпа | 0.01 | Max.Allowed Pr.Drop | Мпа | 0.1 | ||
Технічні дані
Відповідно до таблиць даних користувача або після консультації для заповнення | |||||||
Швидкість потоку. | (м³/год) | / | Рідина. | / | |||
Робоча температура (вхід/вихід) | (℃) | / | Продуктивність рідини | / | |||
Робоча преса. | (МПа.г) | / | Щільність рідини | (кг/м³) | / | ||
Розмір пір. | (μm) | / | В'язкість | (cp) | / | ||
Твердий вміст. | (WT%) | / | |||||
NOZZLE LIST | |||||||
Марк | Розмір | PN | Підключення стандартні | Фланець Тип | Тип обличчя | Сервіс | Від q |
N1 | DN40 | 16 | HG/T20592-2009 | PL | RF | Вхідний отвір | |
N2 | DN40 | 16 | HG/T20592-2009 | PL | RF | Розетка | |
N3 | 1/2" | / | Rc1/2" (гніздо) | / | / | вентиляційний отвір | |
N4 | 1/4" | / | Rc1/4" (гніздо) | / | / | Манометр |

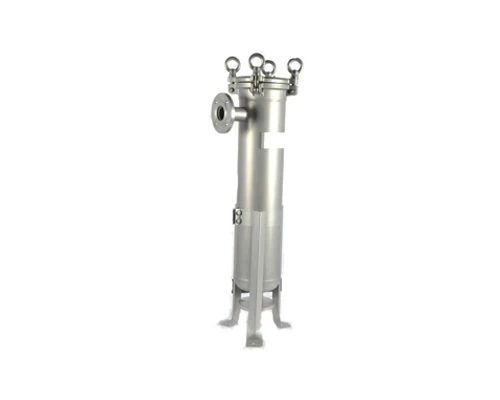

Корпус рукавного фільтра Side Flow
Корпус рукавного фільтра з боковим входом серії DS
Відкрита кришка DS DS2# DS1# (ранцевий тип) DS1# Верхня та нижня кришки DS
Side Flow пропонує найбільш економічно ефективне рішення для вимог до корпусу фільтра з одним рукавом. Його унікальна цільна конструкція корпусу усуває традиційне кругове зварювання корпусу до нижньої кришки та забезпечує надійне внутрішнє ущільнення без перепуску для забезпечення робочої цілісності. Side Flow доступний разом із новим аксесуаром Doctop Splash Guard.
Корпус одномішкового фільтра з увігнутою кришкою серії DS — це корпус одномішкового фільтра з оптимальною структурною формою, чудовим ефектом ущільнення, підходить для високоточної фільтрації, високоміцної конструкції, підвищеної безпеки, надзвичайно довговічного.
Тонка конструкція абсолютного ущільнення, яка підходить для високоточної фільтрації;
Ущільнення оболонки та ущільнення мішка можна завершити одночасно, що спрощує операцію;
Точне лиття увігнутої структури кришки, м'яке відділення, оптимізація утворення фільтраційного кека;
Конструкція трубопроводу рідини, низька втрата тиску;
Оснащений стандартним фланцем, високою міцністю, безпекою та надійністю;
Конструкція швидкого відкриття, відкрутити гайку, яка може відкрити кришку, зручне обслуговування;
Покращена конструкція гайкового вушного сидіння, деформацію нелегко зігнути та може довгостроково витримувати тиск 1,0 МПа;
Використання високоякісної нержавіючої сталі 304, 316L;
Невелика робоча висота, легко згинається кріпильна сумка для рук;
Відмінна якість зварювання, безпечна і надійна;
Об'єм менший, ніж об'єм бічного вхідного фільтра з тією ж площею, що зменшує відходи матеріалу;
Після відкриття кришки горловини фільтрувального пакета показують рівень залишкової рідини, що зручно для безпечного відкачування та підходить для корозійних, високотемпературних і в’язких рідин;
Три види розподілу орієнтації на імпорт та експорт, зручні для проектування та встановлення;
Високоміцний болт і гайка з нержавіючої сталі, стійкі до корозії, міцні;
Кронштейн з нержавіючої сталі, регульована висота, зручний для установки та стикування;
Зовнішня обробка поверхні піскоструминна, легко чиститься, красива та щедра.
У нас є багато рідини корпусу рукавного фільтра 304/316, кожен з яких ми зосереджуємося на дрібних деталях, щоб покращити контроль якості.
застосування:
Фарба, пиво, рослинна олія, ліки, косметика, хімікати, нафтопродукти, хімікати для текстилю, фотохімікати, розчин для гальванопластики, молоко, мінеральна вода, гарячий розчинник, латекс, промислова вода, сироп, смола, друкарська фарба, промислові стічні води, сік , харчова олія, віск.
Принцип роботи
Корпус мішкового фільтра з нержавіючої сталі серії Sffiltech є своєрідною новою конструкцією, невеликим об’ємом, простим і гнучким функціонуванням, енергозбереженням, високою ефективністю, закритою роботою та сильним універсальним фільтраційним обладнанням.
Корпус мішкового фільтра з нержавіючої сталі серії Sffiltech: спрощений циліндр фільтра, головка фільтра та структура швидкого відкриття, мішок із нержавіючої сталі зміцнює основні компоненти сітки.
Фільтр є фільтруючим пристроєм типу тиску, рідина з оболонки фільтра поруч із входом у мішок труби та пристрій у зміцнюючій мережі, інфільтрація рідини потребує ступеня тонкості мішка, який може бути кваліфікований мішок фільтрату, сам по собі є домішкою частинок уловлює фільтр-мішок. Заміна фільтрувального мішка дуже зручна, не витрачаючи основний фільтрувальний матеріал.
Чому обирають нас?
Про нас
1, найбільший і найстаріший постачальник корпусів фільтрувальних мішків у Китаї
2. Майже всі частини виготовлені нами
3. З 1996 року фабрика та експорт з 2006
4. Ми є не лише постачальником, але й єдиним інформаційним центром для всієї галузі фільтрації
Обладнання & технології
2, усі наші частини добре перевірені та контролюються
Ми бажаємо, щоб ви прийшли сюди, щоб перевірити
Сервіс
3, більше 10 досвіду для експорту
У нас багато агентів у світі.
1. Ми експортуємо з 2006 року, маємо понад 10 досвідів для експортного ринку, тому ми добре знаємо умови роботи за кордоном
Ми фабрика:
1.1 Наша фабрика розпочала свою роботу в 1996 році, першою спеціалістом у сфері фільтрації, тому наш технічний спеціаліст має понад 14 досвідів, ми дуже добре знаємо робочі умови мішків і можемо запропонувати вам нашу чесну пропозицію.
1.2 Наш спеціаліст із корпусу рукавного фільтра 304/316 має більш ніж 15-річний досвід.
1.3 Наш технік із виготовлення рідини корпусу рукавного фільтра 304/316 має понад 16 років досвіду.
1.4 Ми також добре знаємо ринок фільтрації фарфору, наші товари є в будь-якому місці в магазині порцеляни,
тож ми можемо запропонувати вам наше найкраще рішення для фільтр-мішків, яке допоможе вам врятувати мене та отримати кращу функцію фільтрації.
1.5 Ми зосереджені на високоякісному корпусі фільтрувального мішка. З усіма необхідними машинами на одній фабриці.
1.6 Ми перевіряємо кожну частину одну за одною перед відправкою за допомогою високотехнологічного обладнання
1.7 Ми маємо надійне післяпродажне обслуговування, найкращий сервіс для вас.
1.8 Ми приймаємо замовлення будь-якої кількості для кращого обслуговування наших клієнтів.
1.9 Наша фабрика є місцевою людиною, тому наші товари є стабільними
2.0 У нас є зразки для наступного замовлення, тому ви можете отримати свої дані в будь-який час, коли прийдете до нас для наступного замовлення.
3.Низький MOQ: на нашій фабриці є багато резервних корпусів для фільтрів, тому ми можемо виготовляти будь-яку кількість
замовлення для вас.
4. Низька ціна: ми докладаємо всіх зусиль, щоб переконатися, що наші ціни є найнижчими будь-де, заводська найнижча ціна для вас краща
справа майже кожного разу. Ми пишаємось тим, що допомагаємо вам заощадити гроші на потрібних вам продуктах.
5. Хороша якість і сертифікація, ми пройшли FDA, MSDS, ISO9001 та інші тести.
Займаючись створенням чистого та свіжого середовища для людей, Sffiltech спеціалізується на корпусах рукавних фільтрів. Як один із найкращих виробників і постачальників, ми можемо запевнити вас у найкращій якості та стабільній роботі наших продуктів на замовлення. Будь ласка, будьте впевнені, купуйте.
увігнутий корпус фільтра з одним рукавом з боковим входом
