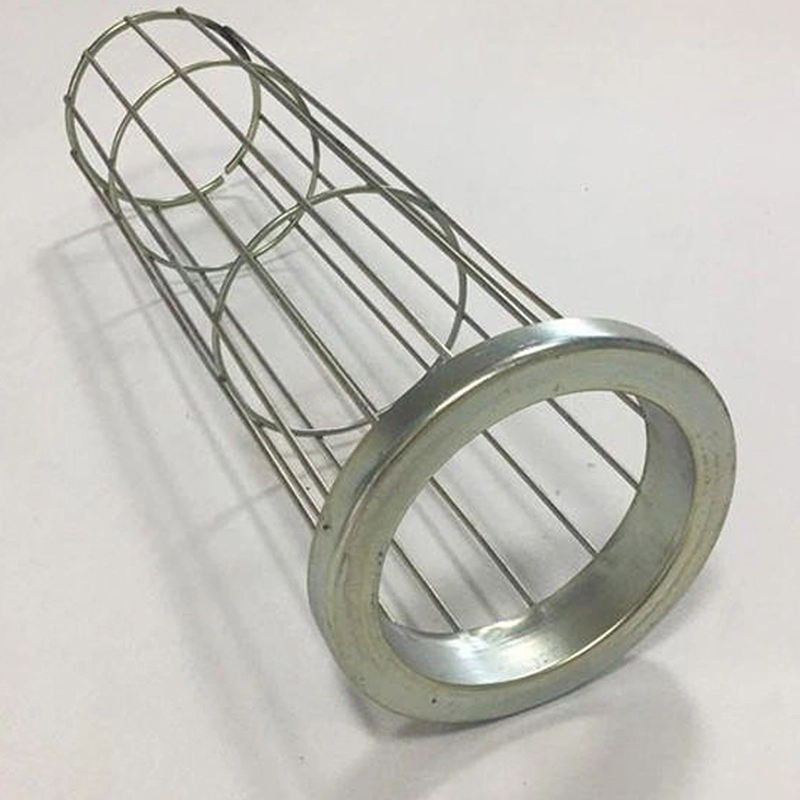

Khung túi lọc bằng thép không gỉ 316SS
Giỏ lọc bằng thép không gỉ AISI 316L là gì?
Khung đỡ túi lọc là một cấu trúc cung cấp sự hỗ trợ bên trong cho các túi lọc trong hệ thống lọc bụi dạng túi, còn được gọi là khung lọc hoặc giỏ lọc. Trong các hoạt động thu gom bụi, khung đỡ túi lọc giúp giữ cho các túi lọc luôn mở trong quá trình thu gom và cung cấp sự hỗ trợ cần thiết cho vải lọc trong quá trình vận hành và vệ sinh. Khung đỡ túi lọc được làm bằng thép carbon, thép không gỉ và các vật liệu khác. Khung lọc bằng thép không gỉ AISI 316L được làm từ thép 306L.
Lồng lọc có những lớp xử lý bề mặt nào?
Nguyên liệu thô, ép phun, mạ kẽm trước, tẩy gỉ và thụ động hóa.
Sơ đồ cấu trúc lồng túi
G | Kiểu cổ áo / Venturi | MỘT | Chiều dài giỏ | E | Khoảng cách vòng |
N | Số lượng dây | B | Đường kính ngoài | F | Đường kính đáy |
C | Số lượng dây dọc | D | Đường kính dây vòng | -- | -- |
Hình dạng khung túi lọc/ Số lượng dây dọc của khung lọc
Thông thường, chiều dài của lồng chứa bao tải dao động từ 5 mét đến 12 mét;
Số lượng các dây dọc thường là 6, 8, 10, 12, 14, 16, 20 và 24;
Khoảng cách giữa các vòng là 50, 100, 150, 200 hoặc 250;
Hình dưới đây thể hiện mối quan hệ tương ứng giữa hình dạng khung túi thông thường và số lượng dây dọc.
Sơ đồ cấu tạo đầu lồng túi lọc
Có 4 kiểu đầu lọc dạng lồng túi và 1 kiểu kết hợp với ống Venturi.
