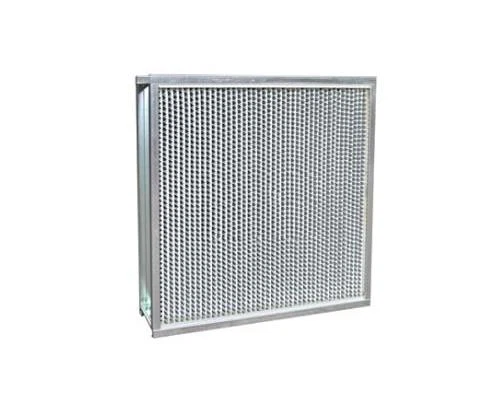

Filtre de boîte HEPA plissé de mode classique
Application:
Comme filtre final pour l'industrie chambre propre,
Le partie où la vitesse du vent est plus élevée est nécessaire
Avantages
Papier en fibre de verre ultra fin， ; garantit que le filtre conserve sa bonne efficacité tout au long durée de vie
La distance entre les plis peut atteindre 3 mm (ou 5 mm, 7 mm), obtenir une résistance inférieure et une durée de vie plus longue
Dispositifs de retenue double face, fournissent une quantité adéquate protection pour filtre
Le boîtier intégré mutuel garantit une structure à haute résistance
Des boîtes sans bride, à simple bride ou à double bride sont disponibles pour le cadre
Testé individuellement selon EN 1822
spécification
Type : Filtre à caisson plissé TRigid
Média : Papier en fibre de verre
Cadre : Acier galvanisé/Acier inoxydable
Séparateur : feuille d'aluminium/feuille de papier
Chute de pression finale recommandée : 500 Pa ： ; 500 Pa
Température: 90ºC maximum en service continu
| Modèle | Dimensions | Surface multimédia (m2) | Débit d'air nominal (m3/h) | Chute de pression initiale (Pa) | ||
| W×H×D (mm) | Norme | Grande capacité | Norme | Grande capacité | F8 | H10 |
| SF230 | 230×230×110 | 0.8 | 1.4 | 110 | 180 | ≤85 |
| SF320 | 320×320×220 | 4.1 | 6.1 | 350 | 525 | |
| SF484/10 | 484×484×220 | 9.6 | 14.4 | 1000 | 1500 | |
| SF484/15 | 726×484×220 | 14.6 | 21.9 | 1500 | 2250 | |
| SF484/20 | 968×484×220 | 19.5 | 29.2 | 2000 | 3000 | |
| SF630/05 | 315×630×220 | 8.1 | 12.1 | 750 | 1200 | |
| SF630/10 | 630×630×220 | 16.5 | 24.7 | 1500 | 2250 | |
| SF630/15 | 945×630×220 | 24.9 | 37.3 | 2200 | 3300 | |
| SF630/20 | 1260×630×220 | 33.4 | 50.1 | 3000 | 4500 | |
| SF610/03 | 305×305×150 | 2.4 | 3.6 | 250 | 375 | |
| SF610/05 | 305×610×150 | 5 | 7.5 | 500 | 750 | |
| SF610/10 | 610×610×150 | 10.2 | 15.3 | 1000 | 1500 | |
| SF610/15 | 915×610×150 | 15.4 | 23.1 | 1500 | 2250 | |
| SF610/20 | 1220×610×150 | 20.6 | 30.9 | 2000 | 3000 | |
| SF610/05X | 305×610×292 | 10.1 | 15.1 | 1000 | 1500 | |
| SF610/10X | 610×610×292 | 20.9 | 31.3 | 2000 | 3000 |
Épaisseur vs efficacité vs chute de pression
Épaisseur | Tresser |
Chute de pression （Pa）
@0,8 m/s | ||||
(Pouces) | (mm) | (mm) | E11 | E12 | H13 | H14 |
6 | 150 | 3 | 165 | 185 | 200 | 215 |
5 | 180 | 205 | 220 | 235 | ||
7 | 200 | 225 | 250 | 260 | ||
3 | 150 | 165 | 180 | 195 | ||
9 | 220 | 5 | 160 | 185 | 200 | 210 |
7 | 180 | 200 | 225 | 235 | ||
3 | 130 | 150 | 165 | 180 | ||
12 | 292 | 5 | 140 | 160 | 175 | 190 |
7 | 160 | 180 | 195 | 210 | ||
Dimensions vs débit d'air
Dimensions (H x L) | Débit d'air （m 3 /h） | |||
(Pouces) | (mm) | 1,5 m/s | 2 m/s | 2,5 m/s |
24×12 | 610×305 | 1000 | 1340 | 1675 |
24×24 | 610×610 | 2000 | 2680 | 3350 |
24×12 | 595×287 | 920 | 1230 | 1540 |
24×24 | 595×595 | 1900 | 2535 | 3170 |
Remarque ： ; Chute de pression +/-15 % Tailles impaires disponibles
