SFFILTECH est un fournisseur de marque de systèmes de filtration pour dépoussiéreurs à sacs, de filtres à sacs pour liquides et de systèmes de filtration CVC.
Système de boîtier de filtre automatique à contre-lavage série DFX
Système de boîtier de filtrage entièrement automatique Boîtier de filtre à grattoir extérieur entièrement automatique Série DFX Le boîtier de filtre autonettoyant de la série DFX (filtre DFX en abrégé) est DKD de recherche et développement indépendant de filtre autonettoyant de type grattoir efficace, au moyen d'un grattage mécanique pour...
Qu'est-ce que le boîtier de filtre DFX ?

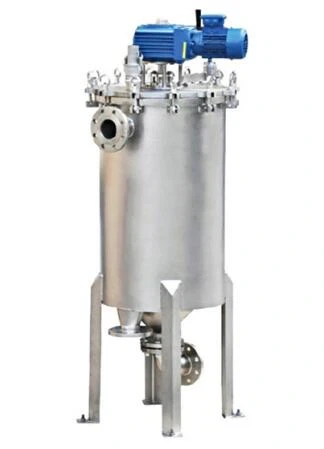

Système de boîtier de filtre automatique à contre-lavage SFFILTECH DFX
Le système de boîtier de filtre automatique à contre-lavage de la série DFX de SFFILTECH est un filtre autonettoyant de type racleur haute performance conçu
FAQ supplémentaires
Q : En quoi un boîtier de filtre à sac diffère-t-il d’un boîtier de filtre à cartouche ?
Les boîtiers de filtres à sacs utilisent des sacs filtrants remplaçables qui sont idéaux pour les applications à haut débit et à faible viscosité, tandis que les boîtiers de filtres à cartouche contiennent des cartouches qui offrent une précision de filtration plus élevée et conviennent à l'élimination des particules fines.
Q : Comment choisir la bonne taille de boîtier de filtre et le bon débit ?
Choisissez un corps de filtre en fonction du débit maximal de fonctionnement, de la viscosité du liquide et de la précision de filtration requise. SFFILTECH propose des options mono-sac/multi-sac et mono-cartouche/multi-cartouche pour répondre à différents débits.
Q : Quelles températures et pressions de fonctionnement les boîtiers de filtre SFFILTECH peuvent-ils supporter ?
Nos boîtiers de filtre en acier inoxydable peuvent résister à des températures allant jusqu'à 260 ℃ et à des pressions allant jusqu'à 300 psi, garantissant la sécurité dans les environnements industriels exigeants.
Q : Pouvez-vous fournir des boîtiers de filtre en acier au carbone ou dans d’autres matériaux ?
Oui, outre les boîtiers en acier inoxydable, SFFILTECH fabrique des boîtiers en acier au carbone et en alliages spéciaux pour répondre à diverses exigences de résistance à la corrosion et de coût.
Q : À quelle fréquence les éléments filtrants doivent-ils être remplacés ?
La fréquence de remplacement dépend du niveau de contamination et de la perte de charge. Équipés de manomètres ou de capteurs de pression différentielle, nos systèmes de boîtiers de filtre permettent de déterminer facilement quand remplacer les cartouches ou les sacs.
Q : Comment le mécanisme de lavage à contre-courant ou de raclage automatique permet-il d'économiser sur l'entretien ?
Les mécanismes de lavage à contre-courant et de nettoyage automatiques par raclage éliminent les solides accumulés sans interrompre le débit. Cela réduit la fréquence des nettoyages manuels et diminue les coûts de maintenance.
Q : Les boîtiers de filtre SFFILTECH sont-ils adaptés
FAQ supplémentaires
pour des applications alimentaires et pharmaceutiques ?
Nous proposons des boîtiers de filtres sanitaires en acier inoxydable poli qui répondent aux exigences de la FDA et des BPF, adaptés au traitement des aliments, des boissons et des produits pharmaceutiques.
Q : Les orientations et les connexions d’entrée et de sortie peuvent-elles être personnalisées ?
SFFILTECH peut personnaliser les connexions à bride, filetées ou à serrage et disposer les ports d'entrée/sortie horizontalement ou verticalement en fonction de la configuration de votre tuyauterie.
Q : Quels sont les délais de livraison typiques pour les boîtiers de filtre standard et personnalisés ?
Les modèles standards sont généralement expédiés sous 2 à 4 semaines. Les boîtiers de filtre personnalisés peuvent nécessiter un délai de fabrication supplémentaire selon leur complexité, mais nous travaillons en étroite collaboration avec nos clients pour respecter les délais de leurs projets.
Q : Quelles certifications les boîtiers de filtre SFFILTECH prennent-ils en charge ?
Nos boîtiers de filtre peuvent être certifiés CE, FDA et ISO. Nous pouvons également collaborer avec vous pour répondre à des exigences de conformité spécifiques.
Pour une filtration continue et fiable des liquides à haute viscosité. Grâce à un mécanisme de raclage mécanique, le filtre DFX élimine automatiquement les particules de la surface extérieure de l'élément filtrant, garantissant un débit stable et des temps d'arrêt réduits.
Caractéristiques principales
- Mécanisme de raclage autonettoyant – gratte mécaniquement les impuretés de l’élément filtrant pour une filtration en ligne continue sans interrompre le processus.
- Filtration de haute précision – gère les plages de filtration de 50 à 500 µm, ce qui la rend adaptée à l’élimination des particules fines.
- Gère les fluides à haute viscosité – efficace pour les liquides jusqu'à 800 000 CPS, évitant le colmatage et maintenant les débits.
- Construction durable – boîtiers en acier inoxydable conçus pour résister à des températures élevées (jusqu'à 260 ℃) et à des pressions (jusqu'à 300 psi).
- Configurations personnalisables – disponibles en différentes tailles, orientations d’entrée/sortie et matériaux pour s’adapter à différents processus industriels.
- Entretien facile – le raclage et le lavage à contre-courant automatisés réduisent le nettoyage manuel et les temps d’arrêt.
Applications typiques
- Traitement des eaux de refroidissement et des eaux de process dans les centrales électriques et les systèmes CVC
- Filtration de fluides chimiques visqueux, polymères, résines et peintures
- Production d'aliments et de boissons, y compris sirop, huiles comestibles et boissons
- Procédés pétroliers, gaziers et pétrochimiques
- Métallurgie, papier et pâte à papier et opérations minières
Pourquoi choisir SFFILTECH?
- Plus de 20 ans d’expertise en filtration – SFFILTECH est un fabricant leader de filtres autonettoyants avec une gamme complète de solutions de type racleur.
- Haute qualité et fiabilité – nos produits sont fabriqués selon les normes internationales de durabilité et de performance.
- Prix direct usine – prix compétitifs sans marge intermédiaire.
- Solutions personnalisées – nous fournissons des services OEM/ODM pour adapter les boîtiers de filtre à votre application spécifique.
- Service réactif – livraison rapide et support technique pour garantir le bon fonctionnement de votre système de filtration.
principe de fonctionnement du boîtier de filtre DFX
FAQ
Q : Qu’est-ce qu’une cartouche de boîtier de filtre et comment fonctionne-t-elle ?
R : Une cartouche de boîtier de filtre est un élément filtrant remplaçable situé à l'intérieur d'un boîtier qui retient les contaminants. Dans un système de lavage à contre-courant comme le DFX, la cartouche est nettoyée par un mécanisme de raclage, ce qui permet de la réutiliser sans interrompre le processus.
Q : Pourquoi choisir des boîtiers de filtre en acier inoxydable ?
A : Les boîtiers de filtre en acier inoxydable offrent une excellente durabilité, une résistance à la corrosion et une hygiène optimale, ce qui les rend idéaux pour le traitement de l'eau, le traitement chimique et les applications agroalimentaires.
Q : À quelle fréquence le filtre à contre-lavage automatique DFX nécessite-t-il un entretien ?
R : Le système DFX se nettoie automatiquement lorsque la pression différentielle atteint une valeur prédéfinie, ce qui minimise l'entretien. Il suffit d'inspecter et de remplacer périodiquement le racleur ou la cartouche, selon l'application.
Q : Quelles industries utilisent des boîtiers de filtre ?
R : Les boîtiers de filtre sont utilisés dans de nombreux secteurs, notamment le traitement de l'eau, la pétrochimie, l'agroalimentaire, les produits pharmaceutiques, les revêtements et le travail des métaux, offrant une filtration et une protection fiables pour les équipements en aval.
Caractéristiques techniques et avantages
1) Fonctionnement entièrement automatique, 24 heures de filtrage en ligne continu, met fin aux travaux lourds de remplacement et de nettoyage des éléments filtrants ;
2) Faible coût du matériel et haute protection de l'environnement sans fournitures jetables.
3) L'utilisation d'un grattoir à tôle offre d'excellents résultats. La capacité d'élimination des impuretés a été considérablement améliorée et les impuretés ont été évitées.
4) Élément filtrant V-SLOT de qualité supérieure, précision d'espacement, surface extrêmement lisse, facile à gratter, haute résistance, longue durée de vie.
5) La perte de pression du filtre est très faible, le débit est stable, économe en énergie et propice à des techniques stables.
6) Peut être ajouté à la fonction de lavage à contre-courant comme élément de filtre de nettoyage auxiliaire.
7) Filtration fermée, pour éviter les fuites de matières dangereuses, afin d'assurer une procédure sûre.
8) Une concentration élevée de liquide résiduaire peut être recyclée, pour éviter la perte de matériaux de grande valeur.
9) Une variété de combinaisons de modules et de modes automatiques pour répondre aux exigences de divers systèmes de filtration.
10) La norme du moteur à engrenages de marque internationalement célèbre, haute fiabilité, longue durée de vie.
11) La fonction standard est d'avoir un dispositif de levage de couvercle auxiliaire, une personne peut l'utiliser facilement.
Spécification
Volume (L) | 130 200 330 | ||
Taille d'entrée et de sortie | DN50-DN100 DN8O-DN150 DN8O-DN150 | ||
Taille de la sortie de vidange | DN50 DN50 DN80 | ||
Entraînement par moteur/moteur pneumatique | 0,18 kW/0,33 ch 0,18 kW/0,5 ch 0,25 kW/0,5 ch | ||
Convient aux liquides | liquide à haute viscosité (<100000 cps) Masse d'impuretés <1000 ppm | ||
Précision du filtrage | 35-2000 μm | ||
La pression de conception standard | la cote est de 1,0 MPa, et une valeur supérieure peut être personnalisée | ||
Température de conception maximale | 0-200°C (selon les joints) | ||
Pression différentielle de nettoyage | 0,05 MPa | ||
Groupe de transmetteurs de pression différentielle | Transmetteur de pression différentielle ou transmetteur de pression | ||
Norme de raccordement d'entrée et de sortie | Brides HG20592-2009 (conception standard) HG20615-2009 (compatible avec ANSI B16.5)0000000000000000000000000000000000000000000000000000000000000000000000000000000000000 | ||
Type et matériau de l'élément filtrant | Élément filtrant métallique fendu V-SLOT en matériau 316L S30408 S31608 | ||
Matériau mouillé par la coque | 304/316L/CS | ||
Matériau du grattoir | 304/316L | ||
Matériau d'étanchéité de la coque | Caoutchouc NBR (standard)/caoutchouc de silicone fluoroélastomère VITON (FKM) | ||
Matériau d'étanchéité de l'élément filtrant | Caoutchouc de silicone revêtu de NBR/EPDM/VITON/FEP | ||
Matériau d'étanchéité de la tige de piston | NBR/PU/VITON | ||
Vanne de purge et de décharge des scories | Vanne à boisseau sphérique pneumatique, degré de protection IP65 | ||
Besoins en approvisionnement des services publics | 380 V CA. 0,4-0,6 MPa d'air comprimé propre et sec | ||
Modèle principal de filtre | DFX420 DFX500 DFX650 | ||
Face du filtre (nf) | 0.75 0.88 1.38 |
Élément filtrant de précision haute performance V-SLOT
Le boîtier de filtre DF de la série X est équipé de l'un des éléments filtrants de précision de type à fente V-SLOT de la plus haute qualité au monde et présente les avantages importants suivants :
1) Plage de précision 50-500 microns ;
2) Précision de la largeur de la couture de surface, l'écart est inférieur à 5 microns.
3) Matériau du corps principal 316L, excellente résistance à la corrosion.
4) Fente de type V, qui n'est pas facile à bloquer par les impuretés, flux stable à long terme.
5) La surface extérieure et la surface intérieure sont lisses, faciles à gratter, usure minimale du grattoir.
6) Peut filtrer les impuretés tenaces, telles que la boue et les agglomérats mous.
7) La surface est traitée avec un durcissement spécial et une résistance à l'usure, et la durée de vie est considérablement prolongée
8) Structure à haute résistance, si la pression différentielle augmente, l'espace ne se déforme pas
9) Tolérance aux chocs de pression latéraux avant et arrière de haute intensité.
