カートリッジハウジング濾過
| 設計パラメータテーブル | |||||||
| 名前: DSカートリッジフィルターハウジング | |||||||
| 素材：S30408,S31608 | |||||||
| モデル: DSCE0520610050-DB | |||||||
| 設計データ | コード&STD. |
GB150.1~150.4-2011
参照 GB150.1~150.4-2011《圧力容器》 | |||||
| デザインプレス。 | (Mpa.g) | 1.0 | マト・オブ・マン 部品 |
S30408
(GB 24511-2009) | |||
| 設計温度 | (℃) | 80 | そうですね、許可します。 | （んん） | 0 | ||
ハイドロ テスト プレス。 | (Mpa.g) | 1.25 | フィルターエレメントの材質 | SS 304 | |||
| フィルター領域。 | (㎡) | 4 | ガスケット材質 | NBR | |||
いいえ。 フィルター 要素 | 5 | 全容量 | (m³) | 0.025 | |||
| フィルターエレメントのサイズ | （んん） | 2.5"*20" | 空のウェイト | （kg） | 28 | ||
| クリーンPr.Drop | メガパスカル | 0.01 | 最大許容値 Pr.ドロップ | メガパスカル | 0.1 | ||
|
技術的なデータ
ユーザーデータテーブルに従って、または相談後に記入してください | |||||||
| 流量。 | (m³/h) | / | 流体。 | / | |||
働くこと 温度 (イン/アウト) | (℃) | / | 流体 パフォーマンス | / | |||
働くこと プレス。 | (Mpa.g) | / | 流体密度 | (kg/m³) | / | ||
| 毛穴のサイズ。 | (μm) | / | 粘度 | (CP) | / | ||
ソリッド コンテンツ。 | (WT%) | / | |||||
| NOZZLE LIST | |||||||
| マーク | サイズ | PN | 接続 標準 | フランジタイプ | 顔のタイプ | サービス | qより |
| N1 | DN50 | 16 | HG/T20592-2009 | PL | RF | 入口 | |
| N2 | DN50 | 16 | HG/T20592-2009 | PL | RF | 出口 | |
| N3 | 1/2" | / | Rc1/2"(メス) | / | / | 排出する | |
| N4 | 1/4" | / | Rc1/4"(メス) | / | / | 圧力計 | |
| N5 | 1/2" | / | Rc1/2"(メス) | / | / | ドレイン | |

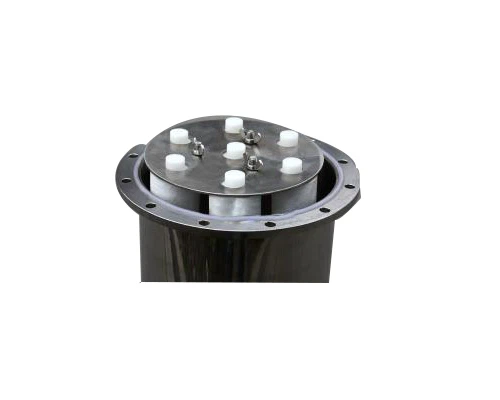

ライトカートリッジフィルターハウジング/マルチコアハイフローフィルターハウジング
機能：
ライトカートリッジフィルター、仕様:3コア、5コア、7コア カートリッジの長さは20インチ。 カートリッジ フィルター ハウジングは、ダブル オープン エンド カートリッジとシングル オープン エンド 222 カートリッジの両方の取り付けに適しています。 ユニークなフーピング & クイックオープンデザイン。 ’ 開閉、操作、メンテナンスが簡単です。
インレット/アウトラー: 2 インチ NPT ケーブル、ANSI、JIS、DIN フランジ。
Oリング材質：ゴム、EPDM、バイトン、PTFEなど
表面仕上げ：グリットブラスト、機械研磨、電解研磨。
Doctopfilter マルチカートリッジ高流量フィルター ハウジングの範囲は 9 カートリッジから 100 カートリッジで、カートリッジの長さは 20”，30” です。 ，40” ，50”。 独自のスプリング蓋付スイングボルトを採用し、多彩なカートリッジフィルターハウジングを用意しています。
カートリッジ フィルター ハウジングは、ダブル オープン エンド カートリッジとシングル オープン エンド 222 カートリッジの両方の取り付けに適しています。 ユニークなフーピング & クイックオープンデザイン。 ’ 開閉、操作、メンテナンスが簡単です。
インレット/アウトラー: 2 インチ NPT ケーブル、ANSI、JIS、DIN フランジ。
Oリング材質：ゴム、EPDM、バイトン、PTFEなど
表面仕上げ：グリットブラスト、機械研磨、電解研磨。
Sffiltech は、人々のために清潔で新鮮な環境を作り出すことに取り組んでおり、カートリッジ ハウジングの濾過を専門としています。 最高のメーカーおよびサプライヤーの 1 つとして、当社はカスタム製品の最高の品質と安定したパフォーマンスを保証します。 ご安心してご購入ください。
