ตัวเรือนไส้กรองแบบตลับสำหรับกรองของเหลว
| ตารางพารามิเตอร์การออกแบบ | |||||||
| ชื่อ: ตัวเรือนกรอง DScartridge | |||||||
| วัสดุ: S30408, S31608 | |||||||
| รุ่น: DSCE0520610050-DB | |||||||
| ข้อมูลการออกแบบ | รหัสและมาตรฐาน | GB150.1~150.4-2011 อ้างอิง GB150.1~150.4-2011《ภาชนะรับแรงดัน》 | |||||
| ดีไซน์เพรส | (Mpa.g) | 1.0 | เสื่อของมนุษย์ ชิ้นส่วน | S30408 (GB 24511-2009) | |||
| อุณหภูมิการออกแบบ | (℃) | 80 | อนุญาตแก้ไข | (มม.) | 0 | ||
ไฮโดร ทดสอบ กด. | (Mpa.g) | 1.25 | วัสดุของไส้กรอง | SS 304 | |||
| พื้นที่กรอง | (㎡) | 4 | วัสดุปะเก็น | NBR | |||
หมายเลขตัวกรอง องค์ประกอบ | 5 | ความจุเต็ม | (ม³) | 0.025 | |||
| ขนาดขององค์ประกอบตัวกรอง | (มม.) | 2.5"*20" | น้ำหนักเปล่า | (กก.) | 28 | ||
| คลีน พรี ดรอป | เอ็มพีเอ | 0.01 | สูงสุดที่อนุญาต ปริ.ดรอป | เอ็มพีเอ | 0.1 | ||
| ข้อมูลทางเทคนิค กรอกข้อมูลตามตารางข้อมูลผู้ใช้หรือหลังจากการปรึกษาหารือ | |||||||
| อัตราการไหล | (ลบ.ม./ชม.) | / | ของเหลว | / | |||
การทำงาน อุณหภูมิ (เข้า/ออก) | (℃) | / | ของเหลว ผลงาน | / | |||
การทำงาน กด. | (Mpa.g) | / | ความหนาแน่นของของเหลว | (กก./ลบ.ม.) | / | ||
| ขนาดรูขุมขน | (ไมโครเมตร) | / | ความหนืด | (cp) | / | ||
แข็ง เนื้อหา. | (WT%) | / | |||||
| NOZZLE LIST | |||||||
| เครื่องหมาย | ขนาด | PN | การเชื่อมต่อ มาตรฐาน | แบบหน้าแปลน | ประเภทใบหน้า | บริการ | จาก q |
| N1 | DN50 | 16 | HG/T20592-2009 | PL | RF | ทางเข้า | |
| N2 | DN50 | 16 | HG/T20592-2009 | PL | RF | เอาท์เล็ต | |
| N3 | 1/2" | / | Rc1/2"(ตัวเมีย) | / | / | ช่องระบายอากาศ | |
| N4 | 1/4" | / | Rc1/4"(ตัวเมีย) | / | / | เกจวัดความดัน | |
| N5 | 1/2" | / | Rc1/2"(ตัวเมีย) | / | / | ท่อระบายน้ำ | |

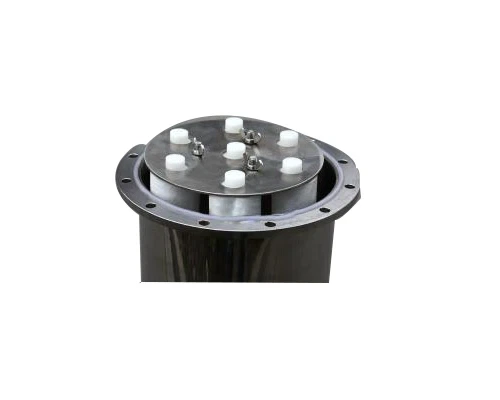

ตัวเรือนไส้กรองแบบตลับ / ตัวเรือนไส้กรองแบบหลายแกนที่มีอัตราการไหลสูง
คุณสมบัติ:
ไส้กรองแบบตลับชนิดเบา คุณสมบัติ: 3 แกน, 5 แกน, 7 แกน ความยาว 20 นิ้ว ตัวเรือนไส้กรองเหมาะสำหรับติดตั้งกับไส้กรองแบบปลายเปิดสองด้านและแบบปลายเปิดด้านเดียว 222 ดีไซน์ห่วงและเปิดปิดง่าย เปิด ปิด ใช้งาน และบำรุงรักษาได้สะดวก
ช่องทางเข้า/ออก: สายเคเบิล 2 นิ้ว NPT, หน้าแปลน ANSI, JIS, DIN
วัสดุของโอริง: ยาง, EPDM, Viton, PTFE เป็นต้น
การตกแต่งพื้นผิว: การพ่นทราย, การขัดเงาเชิงกล, การขัดเงาด้วยไฟฟ้า
ตัวกรองแบบหลายตลับ Doctopfilter ประสิทธิภาพสูง มีให้เลือกตั้งแต่ 9 ถึง 100 ตลับ และความยาวของตลับกรองมีให้เลือก 20”, 30”, 40”, 50” มีตัวเรือนกรองตลับกรองให้เลือกหลากหลายแบบ โดยใช้สลักหมุนแบบพิเศษพร้อมสปริงช่วยยึดฝาปิด
ตัวเรือนกรองตลับเหมาะสำหรับติดตั้งกับทั้งกรองตลับแบบปลายเปิดสองด้านและกรองตลับแบบปลายเปิดด้านเดียว 222 มีการออกแบบห่วงและเปิดปิดง่าย ใช้งานสะดวก และบำรุงรักษาง่าย
ช่องทางเข้า/ออก: สายเคเบิล 2 นิ้ว NPT, หน้าแปลน ANSI, JIS, DIN
วัสดุของโอริง: ยาง, EPDM, Viton, PTFE เป็นต้น
การตกแต่งพื้นผิว: การพ่นทราย, การขัดเงาเชิงกล, การขัดเงาด้วยไฟฟ้า
Sffiltech มุ่งมั่นที่จะสร้างสภาพแวดล้อมที่สะอาดและสดชื่นสำหรับผู้คน โดยมีความเชี่ยวชาญด้านตัวกรองแบบตลับ ในฐานะหนึ่งในผู้ผลิตและผู้จำหน่ายที่ดีที่สุด เราสามารถรับประกันคุณภาพที่ดีที่สุดและประสิทธิภาพการทำงานที่เสถียรของผลิตภัณฑ์สั่งทำพิเศษของเรา โปรดมั่นใจในการซื้อสินค้า
