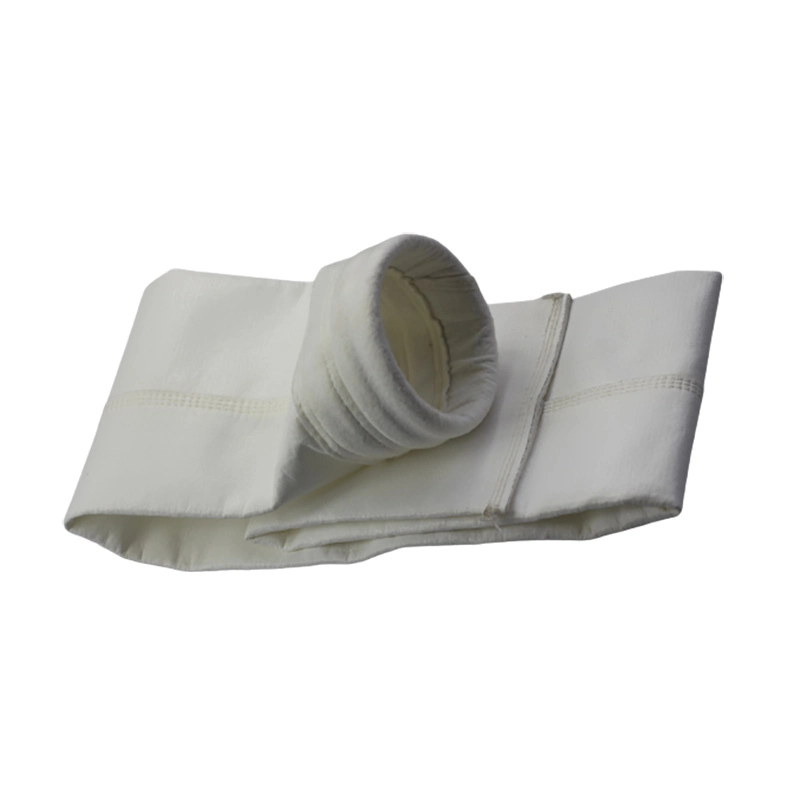

集塵用PPニードルフェルトフィルターバッグ
集塵用ポリプロピレン製ニードルフェルトフィルターバッグ。表面処理は、仕様に応じて、焼き切り、熱処理、カレンダー加工、撥水処理などが可能です。お見積もり前に、必要な寸法、仕上げ、使用条件をご確認ください。
食品や小麦粉を扱う用途の場合は、注文前に、供給される材料に関する資料と、集塵システム全体の要件を確認してください。
PPニードルフェルトフィルターバッグ
ポリプロピレン製ニードルフェルトフィルターバッグは、粉塵の種類、ガス組成、温度、洗浄方法、およびバグハウスの設計に応じて選定されます。見積もり前に、必要な仕上げと構造をご確認ください。食品または小麦粉用途の場合は、納品された材料のドキュメントとシステム要件をご確認ください。帯電防止要件は、設置全体について検討する必要があります。バッグ単体ではシステムの安全性は確保されません。
フィルターバッグの選択には2つの要因が影響します。
粉塵分離手順
異なる粉塵分離手順では、フィルター媒体に求められる重量と通気性の値が異なります。
選定にあたっての考慮事項：
・洗浄方法と粉塵の特性に合わせて、ろ材の重量と透過性を調整する。
排出基準を、ろ材の構造およびろ過システム全体と併せて検討する。
実際の設置状況に合わせて、ファンのエネルギー消費量、圧縮空気の使用量、およびメンテナンス要件を確認してください。媒体の重量だけから節約効果を推測することはできません。
粉塵分離手順 | ( g/m2 ) | 通気性 | |
mm/s @200Pa | l/(dm²min) @200Pa | ||
断続的な揺れ | 300～350 | 667-1000 | 400～600 |
揺らしと逆空気 | 350～450 | 417-667 | 250～400 |
低圧洗浄 | 400～500 | 250-583 | 150-35 |
パルスジェット | 500～650 | 83-250 | 90-150 |
フィルターバッグの材質特性
合成繊維の化学物質や温度の影響に対する耐性 | |||||||||
フィルターの種類 | 連続温度 | 最高気温 | 加水分解に対する耐性 | 酸に対する耐性 | アルカリ耐性 | 酸化に対する耐性 | pH値 | 応用 | 述べる |
Pp | 90℃ | 95℃ | 素晴らしい | 素晴らしい | 素晴らしい | 制限付き | 1-14 | 食品、小麦粉、砂糖、肥料、電気めっき、農薬産業に適用可能 | 酸化に対する耐性は限定的だが、加水分解に対する耐性は優れている。 |
共アクリル | 115℃ | 120℃ | 良い | 適度 | 適度 | 良い | 6-13 | 洗剤業界および石炭粉収集に適用可能 | 加水分解に対する優れた耐性 |
共アクリル | 125℃ | 140℃ | 良い | 良い | 適度 | 良い | 3-11 | 洗剤、廃棄物焼却、アスファルト、スプレードライヤー、石炭粉砕機、発電所などの産業に適用可能 | 加水分解に対する優れた耐性 |
ポリエステル | 150℃ | 150℃ | 制限付き | 適度 | 制限付き | 良い | 4-12 | 鉱業、石灰石産業、セメント産業、鉄鋼産業、アルミナ輸送、電解アルミニウム、非鉄金属生産、木材加工、食品加工、製薬業界に適用可能です。 | 酸化に対する耐性は良好だが、酸やアルカリに対する耐性は限られている。高温下では水分含有量によって耐用年数が影響を受ける。 |
Pps | 190℃ | 200℃ | 素晴らしい | 素晴らしい | 素晴らしい | 適度 | 1-14 | 石炭火力ボイラー、廃棄物焼却炉、金属精錬、化学工業などからの低酸化性ガスが発生する作業環境に適用可能 | 酸化に対する耐性は中程度だが、酸やアルカリに対する耐性は非常に優れている。 |
m-アラミド | 200℃ | 220℃ | 適度 | 適度 | 適度 | 適度 | 5-9 | アスファルト、非鉄金属製造、セラミック、ガラス産業、セメント工場の窯、製鉄所の高炉に使用可能 | 酸化に対する耐性は中程度。高温下では、水分含有量によって特性が影響を受ける。 |
ポリイミド | 240℃ | 260℃ | 良い | 適度 | 適度 | 良い | 3-13 | 化学工業、金属精錬、廃棄物焼却産業、セメントキルン、石炭焚きボイラーなど、腐食性ガスが発生する作業環境に適しています。 | 高いピーク温度に対する優れた耐性 |
プティー | 250℃ | 280℃ | 素晴らしい | 素晴らしい | 素晴らしい | 素晴らしい | 1-14 | 化学工業、石炭火力ボイラー、廃棄物焼却産業、非鉄金属生産など、腐食性ガス濃度が高く高温となる作業環境に適しています。 | あらゆる化学物質の影響に対して優れた耐性を持つ。 |
仕様
工事 | ニードルパンチフェルト |
繊維組成 | 100% PP |
スクリムの構成 | 100%PP |
フェルト面積重量 | 450g/m2 |
厚さ | 1.7mm |
密度 | 0.26g/cm3 |
平均空気透過率 | 140L/dm2.min |
破壊力-MD(ワープ) | ≥1200 N/5cm |
破断強度-CMD（横糸） | ≥1200 N/5cm |
破断伸度（200 N/5cm）-MD（経糸） | ＜5％ |
破断伸度（200N/5cm）-CMD（横糸） | ＜5％ |
乾燥収縮試験（150℃、90分） | 1% |
爆発力 | ＞300 N/cm2 |
動作温度 | ＜90℃ |
連続 | 90℃ |
推奨最大サージ | 100℃ |
仕上げる | 熱処理、焼き付け、カレンダー加工（撥水剤不使用） |
直径（mm） | 長さ（mm） | 重量（g/㎡） |
120、130、133、155、180、200、250、292、300 | 1000、1500、2000、2400、25000、2480、2800、3000、3200、3600、4000、4400、5000、6000、8000 | 300、350、400、450、500、550、600 |
最も一般的に使用される寸法 | 133mm×1500mm、133mm×2000mm、133mm×2500mm | |
最も一般的に使用される重量 | 400g、450g、500g | |
直径、長さ、重量はお客様のご要望に合わせてカスタマイズ可能です。 | ||
応用
ポリプロピレン製のニードルフェルトも液固分離に使用できますが、集塵バッグと液体フィルターバッグは互換性があるとは限りません。用途に応じて、装置、バッグの構造、液体との適合性、および運転限界を確認してください。
食品、医薬品、その他の規制対象プロセスにおいては、注文前に、供給される材料および使用目的に特化した文書を請求してください。
