Kerzenfiltergehäuse

Einkerzenfiltersystem zur Fest-Flüssigkeits-Trennung und Filtrationsreinigung

Sffiltech hilft Ihnen bei der Prozessoptimierung und Filtrations-Upgrades.

Sffiltech unterstützt Sie bei der Prozessoptimierung und Filter-Upgrades.

Sffiltech ist ein technologieführender und zuverlässiger integrierter Lieferant von Filtersystemausrüstung. Es hat seine Wurzeln als einer der ersten inländischen Hersteller von Filtergeräten. Das Unternehmen wurde 2006 mit einem Grundkapital von 18 Millionen RMB registriert.

Im Laufe der Jahre hat das Unternehmen fleißig nach Exzellenz gestrebt und sein Fachwissen genutzt, um Kunden aus professioneller Sicht sichere, zuverlässige, anwendbare und qualitativ hochwertige Ausrüstung zu bieten. Das Unternehmen hält mehr als 30 Patente für Erfindungen und Gebrauchsmuster und verfügt über ein professionelles technisches Forschungs- und Entwicklungsteam. Seine Produkte werden in verschiedenen Branchen eingesetzt, darunter Chemie und Pharmazie, Pestizide, Biotechnologie, neue Energie, Elektrolyte, Polyether, Eisenweiß, Beschichtungen, Pigmente, Lebensmittel und Getränke, Automobillackierung und viele andere.

Anfrage

Eine Rezension schreiben

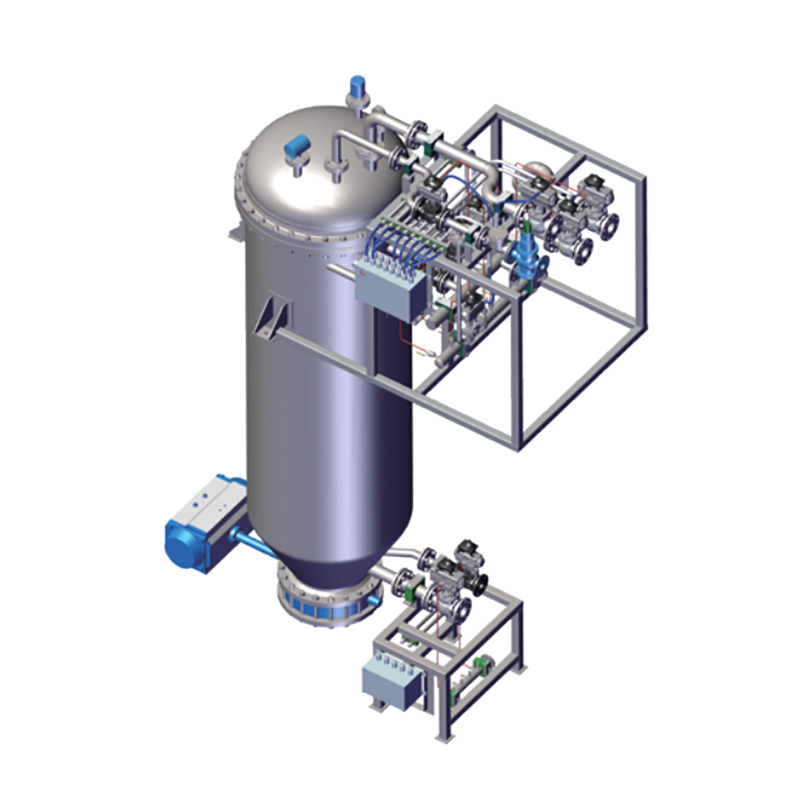

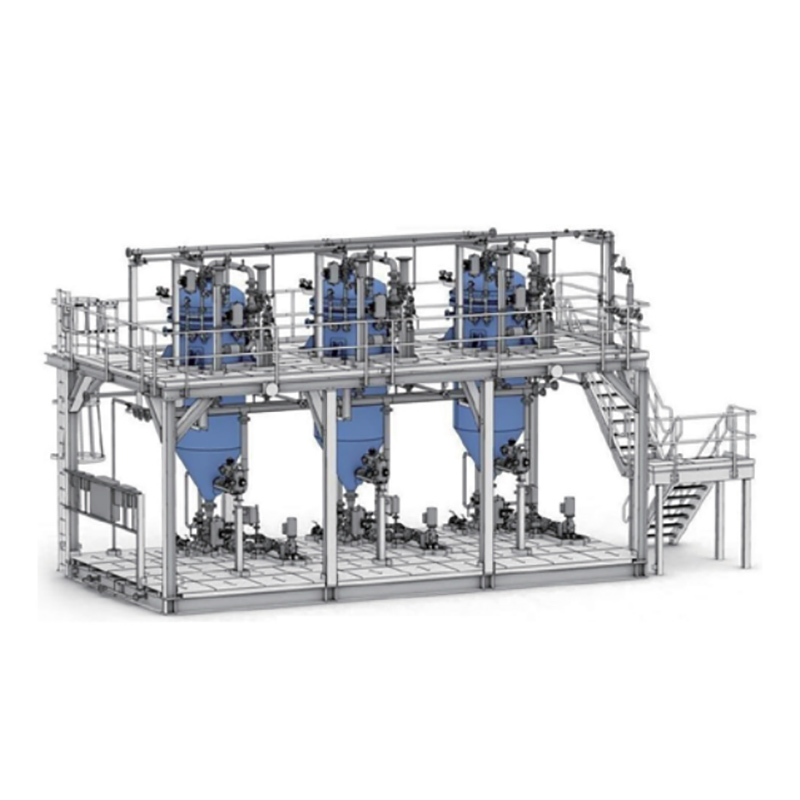

Vollautomatisches Kerzenfiltersystem der DCF-Serie

Das vollautomatische Kerzenfiltrationssystem der DCF-Serie, auch bekannt als Filterkuchenschichtfiltrationssystem oder Bündelrohrfiltrationssystem, wird hauptsächlich zum automatischen Auffangen fester Partikel aus Flüssigkeiten verwendet, um eine Fest-Flüssigkeits-Trennung zu erreichen und trockene Filterkuchen zurückzugewinnen.

Dieses System wurde von Sffiltech unabhängig entwickelt. Es umfasst einen vollständigen Forschungs- und Designprozess, der wichtige Komponentenstrukturen, Komponenteninstallationen, Steuerungsprogrammierung und die Anwendung der Systemautomatisierung umfasst. Das gesamte System arbeitet vollständig automatisiert und intelligent, wodurch die Arbeitskosten effektiv gesenkt werden. Es kann Filterelemente automatisch regenerieren, ohne dass das System heruntergefahren werden muss. Das System findet breite Anwendung im Dauerbetrieb und in der Produktion, in Betriebsumgebungen mit hohem Risiko, bei Bedingungen mit hochwertigem Filtermaterial und in Situationen, in denen Standard-Filterkerne aus Metall nicht geeignet sind.

Wenn es um Ihre Filteranforderungen geht, ist Ihre Suche bemerkenswert einfach. Wir bieten eine umfassende Palette an Produkten und Dienstleistungen, die alle sorgfältig auf Ihre spezifischen Anforderungen zugeschnitten sind. Unser umfangreiches Produktsortiment umfasst innovative Lösungen wie automatische Filtergehäuse, selbstreinigende Filtergehäuse und intelligente Filtergehäuse. Sie können auch Optionen wie elektronische Filtergehäuse, motorisierte Filtergehäuse und programmierbare Filtergehäuse für Ihre erweiterten Filteranforderungen erkunden.

Unsere vollautomatischen Filtergehäuse, die für ihre Selbstreinigungsfähigkeiten bekannt sind, machen die Wartung problemlos. Ob Sie ein Filtergehäuse mit automatischer Rückspülung, ein sensorgesteuertes Filtergehäuse oder eine ferngesteuerte Filtereinheit benötigen, unser Sortiment ist für die anspruchsvollsten Filtrationsherausforderungen gerüstet.

Unser Fachwissen erstreckt sich auf Gehäuse für Filterelemente, Filtermedien und Gehäuse für Filter und gewährleistet eine breite Palette von Optionen, die Ihren individuellen Anforderungen gerecht werden. Wir bieten Filtergehäusebaugruppen, Gehäuse für Filter und Gehäusestrukturen für Filtergeräte. Als vertrauenswürdiger Hersteller von Filtergehäusen bieten wir Produkte von höchster Qualität an, darunter Filterpatronengehäuse und Gehäuse für Filterbeutel.

Entdecken Sie ganz einfach unsere umfassenden Lösungen und Produkte. Wir sind Ihr zuverlässiger Partner für fortschrittliche Filtration, der es Ihnen ermöglicht, mühelos die ideale Lösung für Ihre spezifischen Anforderungen zu finden, unterstützt durch den Komfort vollautomatischer Systeme.

微信图片_20231013151352

微信图片_20231013151341

微信图片_20231013151310

Anwendungsfunktionen

Vollautomatische Steuerung ohne rotierende oder bewegliche Teile im Hauptkörper, wodurch es sich um eine statische Komponente mit dynamischer Rückspülung handelt, was zu niedrigen Ausfallraten führt.

Im Vergleich zu herkömmlichen Filtrationsmethoden sind die Betriebskosten geringer und es werden erhebliche Arbeits- und Zeiteinsparungen erzielt.

N03

Der gesamte Prozess der Fest-Flüssigkeits-Trennung (Filtration, Waschen, Trocknen und Entleeren) findet in einem verschlossenen Behälter statt. Dies verkürzt den Prozessablauf, reduziert die Anzahl der Verarbeitungsbehälter und verhindert den Kontakt zwischen Arbeitern und korrosiven oder flüchtigen Materialien. Dadurch wird die Verarbeitung sicherer und umweltfreundlicher.

N04

Effektiv für den Umgang mit Materialien mit hohem Verunreinigungsgehalt (Feststoffgehalt von 1 % bis 20 %) und hoher Viskosität. Es bietet eine hohe Filtrationseffizienz, erreicht eine Filtration im Submikrometerbereich (0,1 µm) und löst Probleme mit Undichtigkeiten herkömmlicher Filtrations- und Trenngeräte (Zentrifugen usw.) oder unvollständiger Filtration bei der Verarbeitung von Materialien mit hohem Feststoffgehalt.

N05

Erzielt eine echte Nass- und Trockentrennung, gewährleistet die Präzision der Flüssigkeitsfiltration und entlädt gleichzeitig Feststoffe automatisch in Form eines trockenen Filterkuchens (mit einem Feuchtigkeitsgehalt ≤ 20 %). Dadurch entfällt die Notwendigkeit einer Nachbehandlung, die bei herkömmlichen Filtern erforderlich ist.

N06

Das gesamte System verfügt über eine automatische Reinigung und die Filterelemente werden automatisch regeneriert, wodurch der aufwändige Austausch und die Handhabung von Verbrauchsmaterialien im Zusammenhang mit herkömmlichen Filtermethoden entfällt.

Funktionsmerkmale

● Umlauffiltration und Klärfiltration

● Rückgewinnung und Waschen von Filterkuchen

● Stapelverarbeitung mit unterschiedlichen Volumina

● Zerstäubte Sprühreinigung

● Vorbeschichtung und Zudosierung von Filterhilfsmitteln und Adsorbentien

● Materialverdickung

● Keine Restflüssigkeitsabgabe

● Materialverdickung

● Vollautomatische Steuerung für Dauerbetrieb

Produkt details

Filterkartusche, Filterpatrone

Der Filterkartuschenrahmen des vollautomatischen Kerzenfiltersystems der DCF-Serie hat die Form einer sechsblättrigen Blume, wobei die oberen und unteren Öffnungen im Formverfahren hergestellt werden. Es ist in verschiedenen Materialien wie Edelstahl, PP, PVDF usw. erhältlich, um unterschiedlichen Materialbedingungen gerecht zu werden. Das Filtergewebe verfügt über einen fließenden Übergang am Rahmen, der sich positiv auf die Ableitung der Flüssigkeit im Inneren des Filterstabs auswirkt und so den Druck und die Belastbarkeit der Kartusche erhöht. Dies unterstützt die automatische Trocknung und Kuchenentfernung. Das einzigartige Formdesign verbessert die Konsistenz und Zuverlässigkeit der Filterpatronenproduktion und verbessert gleichzeitig die Haftung beim Trocknen des Kuchens und die Freisetzung beim Entfernen des Kuchens.

Funktionsprinzip

Das vollautomatische Kerzenfiltersystem der DCF-Serie integriert mehrere röhrenförmige Filterelemente in einem versiegelten Behälter. Diese Filterelemente sind mit speziell ausgewählten Filtertüchern abgedeckt, die auf den Eigenschaften der gefilterten Flüssigkeit basieren. Bei bestimmten Spezialflüssigkeiten können Filterhilfsmittel wie Aktivkohle oder Kieselgur zugesetzt werden. Wenn die Flüssigkeit durch die Filterelemente strömt, werden feste Partikel vom Filtertuch aufgefangen und bilden nach und nach einen „Filterkuchen“. Da die Lücken zwischen den Partikeln im Filterkuchen klein sind, wird das Austreten partikulärer Verunreinigungen aus der Flüssigkeit verhindert, wodurch die Flüssigkeit klar wird und der gewünschte Filtereffekt erzielt wird. Wenn die Filterkuchenschicht eine bestimmte Dicke erreicht, nimmt die Filtratkapazität des Filters ab und die Filtrationseffizienz verschlechtert sich. Zu diesem Zeitpunkt muss die Filterkuchenschicht entfernt und ein neuer Filterkuchen aufgebaut werden, um einen neuen Filtrationszyklus zu beginnen.

Hebelmodul Aufbauend auf dem Kerzenfilter

Hebelmodul Aufbauend auf dem Kerzenfilter haben wir modulare Komponenten für Rohrleitungen, Instrumente und Ventile sowie ein komplettes Hebelmodul entwickelt. Dies verkürzt nicht nur die Vorlaufzeiten, sondern senkt auch den Bauaufwand vor Ort.

Filtrationszustand

Die Flüssigkeit passiert das Filtertuch, fließt von den äußeren porösen Rohren zum zentralen Rohr im Inneren und dann zum oberen Flüssigkeitssammelauslass. Das Filtertuch wird gegen die Außenfläche des Stützrohrs gedrückt, und das gewellte Stützrohr kann die Filtrationsfläche vergrößern und zur Sicherung des Filterkuchens beitragen, indem es ein Ablösen des Filtertuchs verhindert und so eine stabile Filtrationsleistung gewährleistet.

Betriebs system

Die Kerzenfiltersysteme der DCF-Serie von Sffiltech bieten sowohl manuelle als auch automatische Steuerungsmodi, wie im Diagramm unten dargestellt. Benutzer können eine SPS-Systemsteuerung oder DCS-Steuerung vor Ort einsetzen, um die Sicherheit und den Komfort beim Gerätebetrieb zu erhöhen.

Arbeitsablauf

Einlass: Öffnen Sie das „Einlassventil“ und starten Sie die „Materialpumpe“. Flüssigkeit wird in die Filterkammer eingespritzt. Gleichzeitig öffnet sich automatisch das „Luftablassventil“ oben am Filter, um Luft aus der Filterkammer auszustoßen.

Verkehr

Sobald die Filterkammer mit Flüssigkeit gefüllt ist, schließt das „Luftablassventil“ automatisch und das „Umlaufventil“ öffnet sich automatisch. Die Flüssigkeit aus dem Materialtank gelangt über das „Einlassventil“ in den Filter und kehrt über das „Umlaufventil“ in den Materialtank zurück. Die Umlauffiltration beginnt und der Filterkuchen bildet sich allmählich auf den Filterelementen und verdickt sich.

Filtration

Wenn der Filterkuchen eine bestimmte Dicke erreicht und die gefilterte Flüssigkeit die Qualitätsanforderungen basierend auf automatischer Erkennung oder Probenahme erfüllt, schließt das „Umlaufventil“ automatisch und das „Klarflüssigkeitsventil“ öffnet sich automatisch, wodurch der formelle Filtrationsprozess eingeleitet wird. Die gefilterte Flüssigkeit wird dann in den „Klarflüssigkeitstank“ abgelassen.

Trocknen

Nachdem die gesamte Flüssigkeit aus der Filterkammer abgelassen wurde, wird das „Ablassventil“ geschlossen, Druckluft wird durch das „positive Lufteinlassventil“ eingeleitet und das „Klarflüssigkeitsventil“ oder die „Zirkulationsflüssigkeit“ wird geöffnet, um die komprimierte Flüssigkeit abzulassen Luft. Durch die Filterelemente strömende Druckluft trocknet den Filterkuchen schnell.

Deckelöffnung für Kuchenauswurf

Die Erklärung für das Öffnen des Entlüftungsventils lautet wie folgt: Nachdem der Filterkuchen getrocknet ist, schließen Sie das „positive Lufteinlassventil“, das „Klarflüssigkeitsventil“ oder das „Zirkulationsventil“. Öffnen Sie das „Luftablassventil“, um den Druck im Tank abzulassen. Öffnen Sie dann das untere „Kuchenauslassventil“, um den Kuchenauslass vorzubereiten.

Rückwärtsblasen zur Kuchenentfernung

Die Erklärung für das Rückblasen zur Kuchenentfernung lautet wie folgt: Öffnen Sie das „Rückblasventil“, um Druckluft einzuleiten. Der Filterbeutel dehnt sich aus, wodurch der Filterkuchen abfällt. Schließen Sie dann das „Umkehrventil“ und der Filterbeutel zieht sich zusammen. Dieser Vorgang wird mehrmals wiederholt, um das Filtertuch auf den Filterelementen immer wieder auszudehnen und zusammenzuziehen, sodass der Filterkuchen schnell abfallen kann.

Reinigung

Schließen Sie nach der Kuchenentleerung das „Kuchenentleerungsventil“, öffnen Sie das „Reinigungsventil“, führen Sie Reinigungsflüssigkeit ein und öffnen Sie das „Ablassventil“, um die Reinigungsflüssigkeit abzulassen. Durch wiederholtes Spülen mit Reinigungsflüssigkeit wird das Filtertuch wiederhergestellt und die Filtrationseffizienz wiederhergestellt. (Aufgrund der chemischen Eigenschaften des Materials können verschiedene Reinigungsflüssigkeiten und Reinigungsmethoden ausgewählt werden.)

Rückspülzustand

Es wird ein umgekehrter Luftstrom eingeführt, der vom zentralen, nicht porösen Rohr zu den äußeren porösen Rohren strömt. Das Filtertuch dehnt sich aus und wird rund, wodurch der Filterkuchen effektiv abgeschüttelt und gelöst wird. Gleichzeitig können Partikel aus den Filtertuchfasern entfernt werden, wodurch die Effizienz des Rückspülvorgangs verbessert und die Filterkapazität des Filtertuchs schnell wiederhergestellt wird. Hauptkomponenten – Tatsächliche Bilder, Edelstahl-Filterkartuschenrahmen, Edelstahl-Filterkartuschenrahmen, Kunststoff-Filterkartuschenrahmen, Kunststoff-Filterkartuschenrahmen, wartet auf Installation, Bilder von Filtertuch und Filterkartusche, Installation mit unterschiedlichen Durchmessern von Edelstahl-Filterkartuschenrahmen , Internes Sammelrohr im Filter, PVDF-Klemme, PEEK-Schraube, nahtloses Filtertuch.

Druckfiltration und Rückstandsaustrag

Wenn die vom „Durchflussmesser für klare Flüssigkeit“ gemessene Durchflussrate unter einen bestimmten Wert fällt, was darauf hinweist, dass der Filter Kuchen entfernt werden muss, öffnet sich das „positive Lufteinlassventil“ automatisch und das „Einlassventil“ schließt automatisch, um die verbleibende Flüssigkeit abzulassen aus der Filterkammer. Sobald die gesamte Flüssigkeit, die sich auf dem gleichen Niveau wie die Filterelemente in der Filterkammer befindet, abgelassen wurde, wird das „Ablassventil“ geöffnet, sodass die Restflüssigkeit am Boden der Filterkammer, die nicht herausgefiltert werden konnte, abfließen kann über das „Rückhalteflüssigkeitsventil“ abgeführt. Wenn verfahrenstechnische Anforderungen eine Rückführung der Restflüssigkeit in den Materialtank verbieten, wird das „Ablassventil“ nicht geöffnet. Stattdessen wird die „Restflüssigkeitspumpe“ aktiviert, um die Restflüssigkeit zur „Restflüssigkeitssprühdüse“ zu pumpen, wo sie in den Filter gesprüht wird. Durch das „positive Lufteinlassventil“ eingeleitete Druckluft filtert die versprühte Restflüssigkeit in den „Klarflüssigkeitstank“. Der „Restflüssigkeitsdurchflussmesser“ schließt automatisch, wenn keine Restflüssigkeit in der Kammer erkannt wird, und zeigt so den Abschluss des Rückstandsentfernungsprozesses an.

Anwendung

Diese typischen Anwendungen zeigen die Vielseitigkeit und Multifunktionalität des vollautomatischen Kerzenfiltersystems der DCF-Serie, das für verschiedene industrielle Filtrationsanforderungen in verschiedenen Bereichen geeignet ist. Hier finden Sie eine kurze Beschreibung einiger Anwendungen:

① Filtration von entfärbender Aktivkohle – Reinigung der Kupferfolienproduktion vor der Kupfersulfat-Elektrolyse: Wird zur Entfernung von Farbe und Verunreinigungen für die Reinigung von Lösungen vor der Kupfersulfat-Elektrolyse bei der Kupferfolienproduktion verwendet.

② Katalysatorrückgewinnung und -filtration – Reinigung und Waschen von Pigmentprodukten: Wird zur Katalysatorrückgewinnung zum Reinigen und Waschen von Pigmentprodukten eingesetzt.

③ Filtration von Zusatzstoffen im Lithiumbatterieelektrolyten – Regeneration von Farbstoffzwischenprodukten und Reinigung von Behandlungslösungen: Wird zum Filtern von Zusatzstoffen im Lithiumbatterieelektrolyten und zur Regenerierung von Farbstoffzwischenprodukten bei gleichzeitiger Reinigung von Behandlungslösungen verwendet.

④ Salzwasserraffinierungs- und Vorbeschichtungsfiltrationssystem – Glyphosatrückgewinnung, Rückgewinnung landwirtschaftlicher chemischer Katalysatoren und Entfernung von Aktivkohle nach der Entfärbung: Wird für die Glyphosatrückgewinnung, Rückgewinnung landwirtschaftlicher chemischer Katalysatoren und Entfernung restlicher Aktivkohle verwendet.

⑤ Epoxidharz-Salzwasserfiltration – Reinigung von Laktosesirup vor der Kristallisation: Wird zur Salzwasserfiltration bei der Epoxidharzproduktion und Reinigung von Laktosesirup vor der Kristallisation verwendet.

⑥ Anorganische Salzproduktion – Rückgewinnung von Pflanzenölrückständen, aktiviertem Ton, Aktivkohle und Hydrierungskatalysatoren: Wird bei der Herstellung anorganischer Salze zur Rückgewinnung von Pflanzenölrückständen, aktiviertem Ton, Aktivkohle und Hydrierungskatalysatoren eingesetzt. Entfernung von Weichmachern von alkalischen Salzen – Entfernung alkalischer Salze in Antibiotika, Vitaminen, Aktivkohlereinigung, Kristallreinigung und Waschen: Wird zur Entfernung alkalischer Salze in Weichmachern und zur Aktivkohlereinigung, Kristallreinigung und Wäsche bei der Herstellung von Antibiotika und Vitaminen verwendet .

⑦ FCC-Filtration in der Rauchgasentschwefelung – Rückgewinnung von Edelmetallkatalysatoren und Raney-Nickel: Wird für die FCC-Filtration in der Rauchgasentschwefelung zur Rückgewinnung von Edelmetallkatalysatoren und Raney-Nickel eingesetzt.

⑧ Filtration von Milchsäure mit Calciumsulfat – Filtration von Farbstoffrückstandswasser und Wollwaschwasser in Viskosefasern: Wird zur Filtration von Milchsäure mit Calciumsulfat und Filtration von Farbstoffrückstandswasser und Wollwaschwasser in Viskosefasern verwendet.

⑨ Filtration von Adsorptionsmitteln in PLA (Polymilchsäure) – Entsalzung und Partikelrückgewinnung in PPS, PTA, PVC: Wird zur Filtration von Adsorptionsmitteln in PLA und zur Entsalzung und Partikelrückgewinnung in PPS, PTA und PVC verwendet.

⑩ Filtration niedriger Polymere in PGA (Polyglykolsäure) – Behandlung von pharmazeutischem und chemischem Abwasser, Kühlwasserrecycling: Wird zur Filtration niedriger Polymere in PGA und zur Behandlung von pharmazeutischem und chemischem Abwasser sowie Kühlwasserrecycling verwendet.

⑪ Filtration von Titandioxid (TiO2)-Aufschlämmung und erster und zweiter Wäsche – Rückgewinnung von Feststoffen nach der Zentrifugation: Wird für die Filtration von Titandioxid (TiO2)-Aufschlämmung und ersten und zweiten Waschvorgängen zur Rückgewinnung von Feststoffen nach der Zentrifugation eingesetzt.

⑫ Polymerauflösung und -reinigung sowie Katalysatorentfernung – Herstellung von Ethylenglykol: Wird zur Auflösung und Reinigung von Polymeren, zur Entfernung von Katalysatoren und zur Herstellung von Ethylenglykol verwendet.

⑬ Katalysatorrückgewinnung und -filtration bei der TDA-Hydrierung – Ethylenproduktionsprozess: Wird für die Rückgewinnung von Katalysatoren bei der TDA-Hydrierung und -filtration im Ethylenproduktionsprozess eingesetzt.

⑭ Filtration zur Entfärbung nach biologischer Extraktion und enzymatischer Verdauung – Filtration nach enzymatischer Verdauung von Kollagenpeptiden: Wird zur Entfärbungsfiltration nach biologischer Extraktion und enzymatischer Verdauung verwendet, beispielsweise bei der Produktion von Kollagenpeptiden.

Filtration zur Entfärbung nach biologischer Extraktion und enzymatischer Verdauung – Filtration nach enzymatischer Verdauung von Kollagenpeptiden: Wird zur Entfärbungsfiltration nach biologischer Extraktion und enzymatischer Verdauung verwendet, beispielsweise bei der Produktion von Kollagenpeptiden.

Produkt details

Hier sind einige technische Anwendungsfälle:

Regeneration von starrem Polyetherschaum zur Entsalzung
Anwendung: Regeneration von Polyether-Hartschaum mit Entsalzung.
Schmierölfiltrationsprojekt bei einem Petrochemieunternehmen in Chongqing:
Anwendung: Filtration von Schmieröl bei einem petrochemischen Unternehmen in Chongqing.
Projekt für neue Materialien für Lithiumbatterien:
Anwendung: Wird in einem Projekt im Zusammenhang mit neuen Materialien für Lithiumbatterien verwendet.
Fotolack-Projekt:
Anwendung: Wird in einem Fotolackprojekt angewendet.
TDIA-Filtration, Waschen, Extrahieren und Eindicken:
Anwendung: Wird in TDIA (TDA)-Prozessen zum Filtrieren, Waschen, Extrahieren und Eindicken verwendet.
Diese technischen Anwendungsfälle demonstrieren die Vielseitigkeit des vollautomatischen Kerzenfiltersystems der DCF-Serie in verschiedenen industriellen Anwendungen.

Hier finden Sie weitere technische Anwendungsfälle ab der achten Seite:

(1) Anwendung: Eisenpulverfiltration in einem elektromagnetischen Projekt.
(2) Anwendung: Wird in einem Projekt mit gefährlichen Chemikalien angewendet.
(3) Anwendung: Wird zur Filtration von Ölprodukten in einer Speiseölfabrik verwendet.
(4) Anwendung: Filtration von tierischem Protein in einer Biopeptidfabrik.
(5) Anwendung: Eisenpulverfiltration in einem anderen elektromagnetischen Projekt.
(6) Anwendung: Wird in einem anderen Projekt mit gefährlichen Chemikalien angewendet.
(7) Anwendung: Filtration von Titandioxid in einem Titan-Industriekonzern.
(8) Anwendung: Wird in einem Projekt zur Verfeinerung und Entfärbung von Vitamin C verwendet.
(9) Anwendung: Filtration von Oligomeren in einem Polyethylenglykol (PGA)-Projekt.
(10) Anwendung: Vorbeschichtungsfiltration für C9-hydriertes Harz bei einem petrochemischen Unternehmen in Xinjiang.
Diese zusätzlichen Koffer veranschaulichen die vielfältigen Einsatzmöglichkeiten des vollautomatischen Kerzenfiltersystems der DCF-Serie.

Eisensulfatfiltration

Kieselgel-Entfärbung und Adsorptionsfiltration bei der VE-Ölproduktion

Filtration von hydriertem Weißöl in einer Pharmafabrik

Rohe Flüssigkeit

Filter Kuchen

Klare Flüssigkeit

Rohflüssigkeit in Pestizid-Zwischenprodukten

Filterkuchen in Pestizid-Zwischenprodukten

Klare Flüssigkeit in Pestizid-Zwischenprodukten

Filtration und Entfärbung von Bernsteinsäure

Filtration mikrobieller Leichen aus Fermentationsbrühe

Kollagenpeptid aus Rinderhaut

Filtration, Trocknung und Waschen der Entfärbung mit Aktivkohle in Kollagenpeptiden

Ersatzteile und Komponenten

Wir bieten zeitnahen Kundendienst und technischen Support und stellen maßgeschneiderte Ersatzteile und Komponenten bereit, um den verschiedenen Prozessanforderungen unserer Kunden gerecht zu werden.

Vergleich mit vollständig geschlossenem Plattenfilter (vertikaler Blattfilter)

Filterelementformular

Kerze

Vollständig geschlossener Plattentyp (vertikale Blattfiltration)

Betriebsart: Automatisierungsebene

Vollautomatischer Betrieb mit geringem manuellen Aufwand.

Vertikaler Blattfilter: Liegt hinsichtlich der Automatisierung zwischen Platten- und Rahmenfiltern und Kerzenfiltern.

Betriebsart

Geschlossener Betrieb

Filterelementformular

Integrierte Blütenblattstruktur im 6+1-Stil mit einer Vorrichtung zur Regulierung des Filtrationsdrucks, um ein starkes Filtrationselement, einen hohen Fluss, einen gleichmäßigen Filterkuchen und eine stabile Filtrationseffizienz zu gewährleisten. Filterelemente sind in verschiedenen metallischen und nichtmetallischen Materialien erhältlich und bieten Korrosionsbeständigkeit und lange Lebensdauer, wodurch die Ersatzteilkosten gesenkt werden.

Rechteckige Metallgeflecht-Stützstrukturen erschweren die Installation des Filtertuchs und erschweren die Wartung der Ausrüstung. Außerdem führt die plattenartige Stützstruktur zu einer ungleichmäßigen Vorbeschichtung, was die Filtrationsleistung beeinträchtigt.

Gleichmäßigkeit der Vorbeschichtung:

Einzelne Filterelemente haben eine kleinere Fläche, eine zylindrische und radiale Struktur. Die Filterdruckregulierung sorgt für eine sehr gleichmäßige Vorbeschichtung.

Einlamellenfilter haben eine größere Fläche und eine rechteckige plattenartige Struktur. Das Fehlen von Vorrichtungen zur Durchflussmengenregulierung führt zu einer ungleichmäßigen Vorbeschichtung.

Befestigung des Filtertuchs am Träger:

Spezielle Spannmechanismen an beiden Enden sorgen für keine Leckage und erleichtern die einfache Montage und Demontage.

Beim anderen Filtertyp ist der Ein- und Ausbau hingegen umständlich, was zu möglichen Leckageproblemen führen kann.

Regeneration des Filtertuchs:

Das Filtertuch kann je nach Anforderung mit verschiedenen Lösungen wie Gas, sauberem Wasser, Säure oder Lauge durch Methoden wie Rückspülen, Vorwärtswaschen oder Schrubben regeneriert werden. Nach der Regeneration bleibt der Fluss unverändert und die Häufigkeit des Filtertuchwechsels ist gering.

Im Gegensatz dazu kann die Filtertuchregeneration mit Vibrationskuchen mit Gas oder Reinigungsflüssigkeit rückgespült werden, es fehlt jedoch ein System zur Druckregulierung des Filterelements. Dies kann zu Gaskurzschlüssen, einer weniger effektiven Rückspülung, einer erhöhten Reinigungskomplexität und einem Zwischeneffekt der Filtertuchregeneration führen, was zu einer höheren Häufigkeit des Filtertuchwechsels im Vergleich zu Platten-, Rahmen- und Kerzenfiltern führt.

Produktionseffizienz:

Die Filterelemente sind in verschiedenen Spezifikationen erhältlich, z. B. 1,6 M, 2 M, 2,5 M, 2,7 M usw. Sie bieten eine hohe Anzahl an Filterkernen pro Volumeneinheit, was zu einer großen Filterfläche führt. Dies wiederum führt zu langen Filtrationszyklen. Nach dem Filtrationszyklus sind die Austrags- und Reinigungsvorgänge relativ kurz, was einen schnellen Übergang zum nächsten Filtrationszyklus ermöglicht. Dieses Design trägt zu einer hohen Produktionseffizienz bei.

Im Gegensatz dazu haben die lamellengestützten Siebplatten größere Einzelflächen, aber eine geringere Anzahl an Filterelementen, was zu einer kleineren Filterfläche führt. Nach dem Filtrationszyklus dauern die Entlade- und Reinigungsvorgänge länger und die Produktionseffizienz liegt zwischen der von Platten- und Rahmenfiltern und Kerzenfiltern.

Versorgungsverbrauch:

Geringer Wasserverbrauch

Hoher Wasserverbrauch

Lebensdauer der Ausrüstung:

Keine beweglichen Teile, lange Gerätelebensdauer, bis zu 15 Jahre

Vibrationskuchen-Entladeverfahren

Kann die Ausrüstung beschädigen und zu einer kürzeren Lebensdauer der Ausrüstung führen

Fußabdruck:

Kleiner Fußabdruck

Relativ große Stellfläche
