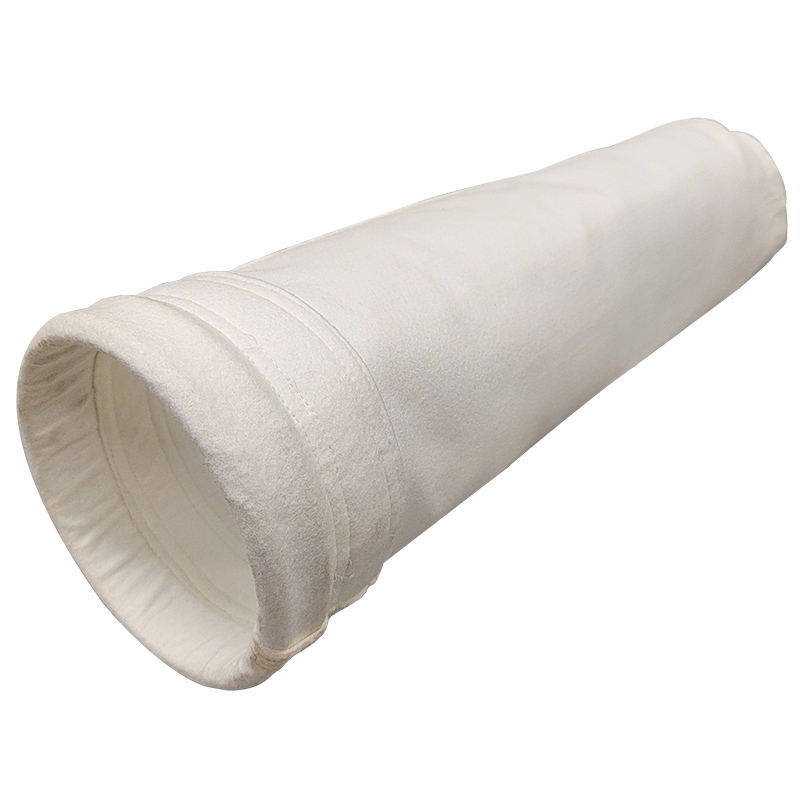

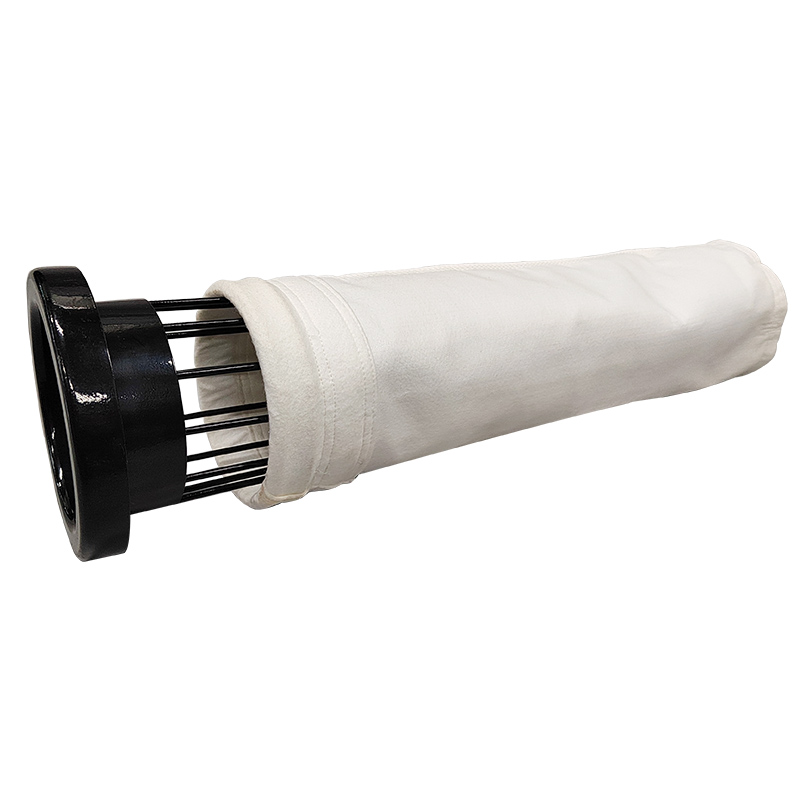

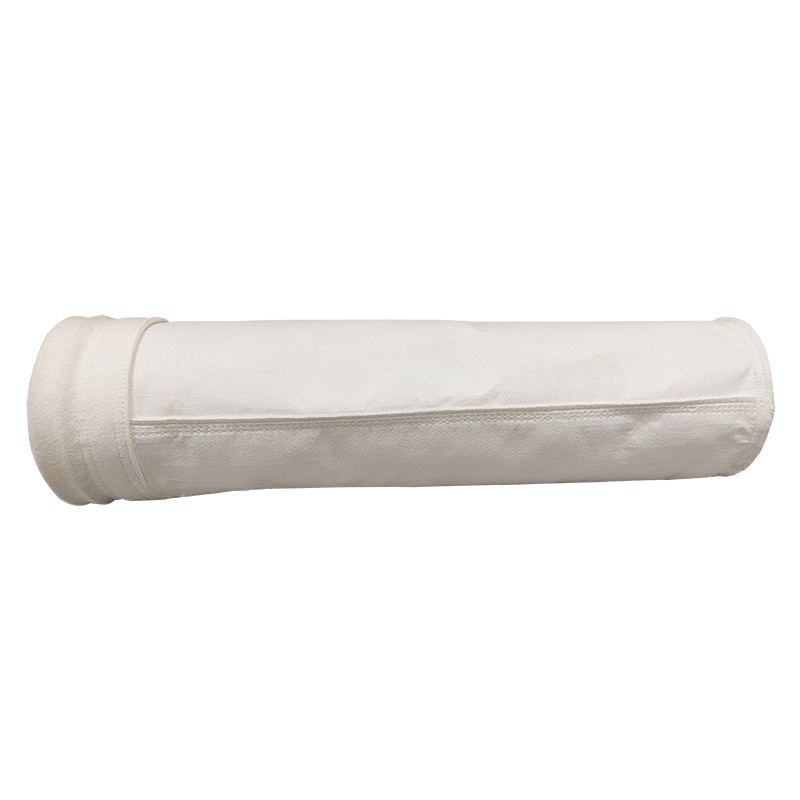

Produkt aus Polyesterfilterbeuteln
Der Polyesterfilterbeutel besteht zu 100 % aus Filament-Polyesterfaser-Rohmaterial. Je nach den Besonderheiten der Arbeitsbedingungen und Nutzungsanforderungen kommen unterschiedliche Produktionsanlagen und Herstellungsverfahren zum Einsatz. Verschiedene Denier-Polyesterfasern werden durch Vernadeln gemischt und anschließend versengt, wärmefixiert und gewalzt, um Polyesterfilz mit hoher Filtrationsleistung herzustellen. Anschließend wird durch Nähen mit Polyesterfilz ein herkömmlicher Polyesterfilterbeutel hergestellt.
Was sind Filterbeutel?
Filterbeutel werden im Allgemeinen auch als Staubkollektorfilterbeutel, Staubfilterbeutel, Baghouse-Filterbeutel bezeichnet. Als Filterelement ist der Filterbeutel ein wichtiger Teil des Filtrationsprozesses. Die Qualität des Filterbeutels bestimmt die Filtereffizienz für den Endverbraucher. Unser eigenes High-Tech-Filtertuch mit patentierter Ringmündung und Herstellung durch professionelle Produktionsanlagen kann den Einsatz in verschiedenen Bereichen abdecken.
Wenn Sie auf der Suche nach effizienten Filtrationslösungen sind, sollten Sie unser vielfältiges Produkt- und Serviceangebot nicht außer Acht lassen Wir bieten verschiedene Arten von Filterprodukten an, darunter Filterbeutel, Polyesterbeutel, Staubsammelbeutel, synthetische Filter, Hochleistungsfilter sowie Polyester-Filterbeutel, Polyester-Filtersocken, Polyester-Staubsammelbeutel und mehr, die alle auf Ihre Bedürfnisse zugeschnitten sind Ihre industriellen Filtrationsanforderungen Wir bieten auch Filtrationslösungen und Filtrationsgeräte an, um sicherzustellen, dass Ihre Anforderungen an die Luft- und Flüssigkeitsfiltration erfüllt werden Als erfahrener Filterhersteller umfassen unsere Produkte Baghouses und Bag-Filter-Ersatzteile, um den reibungslosen Betrieb Ihrer Ausrüstung sicherzustellen Ganz gleich, ob Sie Vliesbeutel, Mikronfilter oder Staubfiltrationslösungen benötigen, wir können Ihnen die Produkte und Dienstleistungen bieten, die Sie benötigen Unsere Filterbeutelgehäuse und Baghouse-Ersatzteile helfen Ihnen bei der Wartung Ihrer Ausrüstung, sorgen für eine effiziente Filterung und halten gleichzeitig die Umwelt sauber Zögern Sie nicht; Wählen Sie uns als Partner für Ihre Filtrationslösung, um Ihren Anforderungen gerecht zu werden.
Zwei Faktoren beeinflussen die Wahl der Filterbeutel:
Verfahren zur Staubabscheidung
Unterschiedliche Staubabscheidungsverfahren erfordern unterschiedliche Gewichte und Luftdurchlässigkeitswerte der Filtermedien.
Regeln:
- Je effektiver der Reinigungsprozess, desto kompakter und schwerer kann das Filtermedium sein.
- Je höher die Abgasnormen, desto schwerer sollte das Filtermedium sein.
Pluspunkte: Wenn diese Faktoren im Vorfeld gut berücksichtigt werden, können später laufende Kosten wie Strom für den Ventilator oder Druckluft für die Reinigungsimpulse in großem Umfang eingespart werden.
Verfahren zur Staubabscheidung |
(g/m2)
| Luftdurchlässigkeit | |
mm/s bei 200 Pa | l/(dm²min) @200Pa | ||
Intermittierendes Schütteln | 300-350 | 667-1000 | 400-600 |
Schüttel- und Umkehrluft | 350-450 | 417-667 | 250-400 |
Niederdruckreinigung | 400-500 | 250-583 | 150-35 |
Pulsstrahl | 500-650 | 83-250 | 90-150 |
Materialcharakter der Filterbeutel
Beständigkeit synthetischer Fasern gegenüber dem Einfluss von Chemikalien und gegenüber Temperaturen | |||||||||
Filter Typ | Kontinuierliche Temperatur | Spitzentemperatur | Beständigkeit gegen Hydrolyse | Beständigkeit gegen Säuren | Beständigkeit gegen Alkalien | Beständigkeit gegen Oxidation | PH Wert | Anwendung | Anmerkung |
PP | 90℃ | 95℃ | Exzellent | Exzellent | Exzellent | Eingeschränkt | 1-14 | Anwendbar in der Lebensmittel-, Mehl-, Zucker-, Düngemittel-, Galvanik- und Pestizidindustrie | Eingeschränkte Oxidationsbeständigkeit, aber ausgezeichnete Hydrolysebeständigkeit |
Co-Acryl | 115℃ | 120℃ | Gut | mäßig | mäßig | Gut | 6-13 | Anwendbar für die Industrie und die Sammlung von Kohlepulver | Gute Hydrolysebeständigkeit |
Co-Acryl | 125℃ | 140℃ | Gut | Gut | mäßig | Gut | 3-11 | Anwendbar in der Waschmittel-, Müllverbrennungs-, Asphalt-, Sprühtrockner-, Kohlemühlen- und Kraftwerksindustrie | Gute Hydrolysebeständigkeit |
Polyester | 150℃ | 150℃ | Eingeschränkt | mäßig | Eingeschränkt | Gut | 4-12 | Anwendbar für die Bergbau-, Kalkstein-, Zement-, Eisen- und Stahlindustrie, Aluminiumoxidlieferung, elektrolytisches Aluminium, Nichteisenmetallproduktion, Holzverarbeitung, Lebensmittelverarbeitung und Pharmaindustrie. | Gute Oxidationsbeständigkeit, begrenzte Beständigkeit gegenüber Säuren und Laugen. Die Lebensdauer wird durch den Wassergehalt bei hohen Temperaturen beeinflusst |
PPS | 190℃ | 200℃ | Exzellent | Exzellent | Exzellent | mäßig | 1-14 | Anwendbar für Arbeitsbedingungen mit Gas mit geringer Oxidation aus Kohlekesseln, Müllverbrennung, Metallverhüttung und der chemischen Industrie | Mäßige Oxidationsbeständigkeit, aber ausgezeichnete Beständigkeit gegenüber Säuren und Laugen. |
M-Aramid | 200℃ | 220℃ | mäßig | mäßig | mäßig | mäßig | 5-9 | Anfällig für Asphalt, Nichteisenmetallproduktion, Keramik- und Glasindustrie, Brennöfen in Zementfabriken und Hochöfen in Stahlfabriken | Mäßige Oxidationsbeständigkeit. Die Eigenschaften werden durch den Wassergehalt bei hoher Temperatur beeinflusst. |
Polyimid | 240℃ | 260℃ | Gut | mäßig | mäßig | Gut | 3-13 | Anwendbar für Arbeitsbedingungen mit korrosiven Gasen, wie z. B. in der Chemieindustrie, in der Metallverhüttung, in der Müllverbrennungsindustrie, in Zementöfen und in Kohlekesseln | Hervorragende Beständigkeit gegen hohe Spitzentemperaturen |
PTEE | 250℃ | 280℃ | Exzellent | Exzellent | Exzellent | Exzellent | 1-14 | Anwendbar für Arbeitsbedingungen mit stark korrosiven Gasen und hohen Temperaturen, wie z. B. in der chemischen Industrie, in Kohlekesseln, in der Müllverbrennungsindustrie und in der Nichteisenmetallproduktion | Hervorragende Beständigkeit gegen alle chemischen Einflüsse. |
Spezifikation
Konstruktion | Nadelfilz | ||
Faserzusammensetzung | Polyester | ||
Gelegezusammensetzung | Polyester | ||
Gewicht der Filzfläche | 350–600 g/m² (±5 %). | ||
Dicke | 1,8–1,9 mm | ||
Mittlere Luftdurchlässigkeit | 10–15 m3/m2/min bei 12,7 mmH2O | ||
Bruchfestigkeit-MD (Warp) | 900 N / 5 cm | ||
Bruchfestigkeit-CMD (Schuss) | 1300 N / 5 cm | ||
Bruchdehnung (N/5 cm)-MD (Kette) | 20% | ||
Bruchdehnung (N/5 cm)-CMD (Schuss) | 40% | ||
Trockenschrumpfung MD (130℃(Kette) | <1.5 % | ||
Trockenschrumpfung CMD (130℃(Schuss) | <1.5 % | ||
Betriebstemperaturen
| <130 Grad C
| ||
Empfohlene maximale Überspannung | 150 Grad C | ||
Ziel | Hitzefixiertes, versengtes, kalandriertes W/O Repellent | ||
Durchmesser (mm) | Länge (mm) | Gewicht (g/㎡) | |
120, 130, 133, 155, 180, 200, 250, 292, 300 | 1000, 1500, 2000, 2400, 25000, 2480, 2800, 3000, 3200, 3600, 4000, 4400, 5000, 6000, 8000 | 350, 400, 450, 500, 550, 600 | |
Die am häufigsten verwendeten Abmessungen | 133 mm * 1500 mm, 133 mm * 2000 mm, 133 mm * 2500 mm | ||
Am häufigsten verwendetes Gewicht | 450g, 500g | ||
Wir können Durchmesser, Länge und Gewicht individuell für Sie anpassen |
Anwendung
Polyesterfilterbeutel werden häufig in der Lebensmittel-, Medizin-, Erdöl-, Farben-, Beschichtungs-, Chemie-, Metallurgie-, Elektronik-, Maschinen-, Automobil-, Leichtindustrie- und anderen Bereichen eingesetzt.
