Jaula de filtro común de fábrica para soportar la bolsa de filtro en casas de filtros colectores de polvo

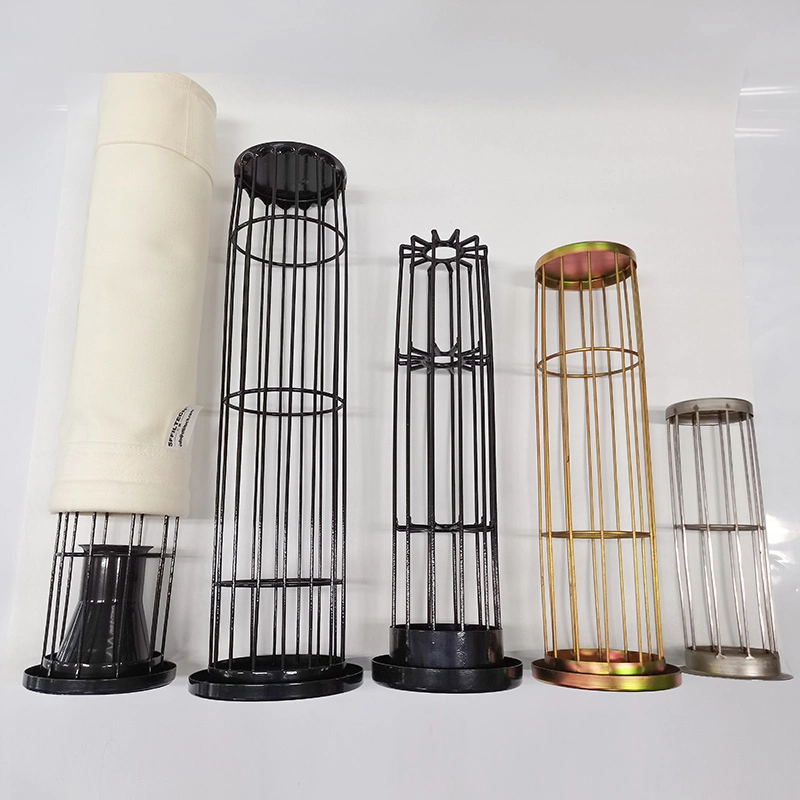

Una jaula de filtro, también conocida como jaula de bolsa de filtro o jaula de bolsa, es un componente esencial que se utiliza en diversos sistemas industriales de recolección de polvo, particularmente en casas de filtros. Su propósito principal es proporcionar soporte estructural y mantener la forma de las bolsas o mangas de filtro dentro de un colector de polvo o cámara de filtros. Aquí hay algunos puntos clave para introducir jaulas de filtro.:
Estructura: Las jaulas de filtro generalmente se construyen con materiales duraderos como acero, acero inoxidable o acero galvanizado. Están diseñados en varias formas y configuraciones para adaptarse a diferentes tipos y tamaños de bolsas filtrantes.
¿Qué es una jaula de manga de filtro circular?
Una jaula de filtro circular es un componente utilizado en sistemas de recolección de polvo industriales, particularmente en casas de filtros. Está diseñado para proporcionar soporte estructural a mangas de filtro cilíndricas o redondas. El propósito principal de una jaula de mangas de filtro circular es mantener la forma y la integridad de las mangas de filtro mientras recolectan y filtran el polvo y las partículas en diversos procesos industriales.
Cuando esté buscando soluciones de filtración confiables, no busque más. Ofrecemos una amplia gama de productos y servicios para satisfacer sus necesidades específicas. Nuestra amplia línea de productos incluye jaulas con filtro de mangas, soportes para jaulas y jaulas para recolectores de polvo, así como jaulas con bolsas de filtro, jaulas de filtración y marcos de jaulas. Ya sea que necesite jaulas de filtro de bolsas o estructuras de soporte, lo tenemos cubierto.
Nuestra experiencia se extiende a la fabricación de jaulas de filtro, el ensamblaje de jaulas y el diseño de jaulas de bolsas de filtro para diversas aplicaciones industriales. Proporcionamos jaulas para equipos de filtración, instalaciones de jaulas y ofrecemos una variedad de componentes para jaulas de filtro, incluidas cestas de filtro y jaulas de retención de filtro. Nuestras estructuras y sistemas de jaulas de filtro están diseñados para un rendimiento óptimo.
Descubra nuestra gama de soluciones y productos con facilidad. Somos su socio de confianza en filtración, lo que le permite encontrar fácilmente la solución adecuada para sus requisitos específicos.
Roconducto ntroduction
De acuerdo a las necesidades del cliente, los venturi y jaulas están disponibles en los siguientes
Jaula de filtro de acero inoxidable AISI 304L
Jaula de filtro de acero inoxidable AISI 316L
Jaula de filtro de acero al carbono
Jaula de filtro de acero galvanizado
Jaula de filtro de aluminio
Jaula de filtro ABS
Jaula de filtro de cataforesis
¿Cuáles son los materiales de la jaula de la bolsa filtrante?
Las jaulas de bolsas filtrantes generalmente se construyen con varios materiales, según la aplicación específica y las condiciones ambientales. Los materiales comunes utilizados para las jaulas de bolsas de filtro incluyen:
Carácter material de las bolsas de filtro.
Tema | Imagen | Describir | Especificación | Aplicación |
Jaula de manga de filtro redonda estándar |
| La jaula circular son jaulas de manga filtrante con una base circular, una brida superior circular y se utilizan para bolsas filtrantes cilíndricas. |
Aterial: Aluminio
| Varios tipos de colectores de polvo de bolsas, diversas industrias. |
Jaula redonda con venturi |
| Un tubo Venturi es un dispositivo cónico ubicado en la parte superior de una bolsa filtrante tubular. La parte superior del tubo Venturi genera presión negativa, que empuja aire adicional hacia abajo dentro del elemento filtrante durante la pulsación. | Las jaulas circulares con tubos Venturi se utilizan en colectores de polvo de chorro pulsado, en la industria del cemento y en la industria alimentaria. | |
Jaula redonda en forma de estrella |
| Las jaulas con anillos de estrella interiores para mangas de filtro se utilizan en colectores de polvo y sirven para aumentar la eficiencia de la recolección de polvo a través de la manga de filtro. La naturaleza de la estrella permite que la bolsa filtrante adopte una forma plisada con una superficie filtrante entre 1,7 y 2,4 veces mayor que la de un filtro cilíndrico normal. |
Aterial: Aluminio
| Varios tipos de cámaras de filtros colectores de polvo, diversas industrias |
¿Qué tratamientos superficiales tienen las jaulas filtrantes?
Las jaulas de filtro, utilizadas en sistemas de recolección de polvo y casas de filtros, pueden someterse a varios tratamientos de superficie para mejorar su durabilidad, resistencia a la corrosión y rendimiento. La elección del tratamiento superficial depende del material de la jaula y de los requisitos específicos de la aplicación. A continuación se muestran algunos tratamientos superficiales comunes para jaulas de filtro.:
Detalles del producto
¿Cuál es el punto clave para la instalación de jaulas y bolsas de filtro?
La instalación de jaulas y bolsas filtrantes es la parte más delicada y meticulosa de todo el proceso de instalación. Por lo tanto, se debe realizar durante la fase final de instalación. Al instalar las bolsas, es esencial tener cuidado y evitar cualquier contacto entre las bolsas y objetos punzantes, ya que incluso los rasguños más pequeños pueden reducir significativamente la vida útil de las bolsas. El método correcto para la instalación de bolsas implica colocar las bolsas a través de los orificios de la placa de la carcasa, luego comprimir los resortes superiores en una forma cóncava y colocarlos en los orificios de la placa de la carcasa. Se debe permitir que los anillos de resorte recuperen su forma original. Finalmente, inserte suavemente la jaula de la bolsa en la boca de la bolsa, asegurándose de que la cubierta superior de la jaula esté firmemente presionada contra el orificio de la placa de la carcasa.
¿Cuáles son los requisitos especiales para las jaulas/marcos de bolsas recolectoras de polvo con bolsa de caldera en el progreso de producción?
Jaula de bolsa de filtro:
Las nervaduras verticales del marco deben estar paralelas entre sí con una cierta separación. El marco debe tener 20 nervaduras verticales o el espacio entre nervaduras verticales debe ser ≤ 19,05 mm.
La separación entre anillos horizontales no debe exceder los 150 mm.
La distancia entre el primer anillo horizontal y la parte superior del marco no debe exceder los 80 mm, y la distancia entre el último anillo y la parte inferior del marco no debe exceder los 80 mm.
El diámetro de todo el marco desde el último anillo horizontal hasta la parte superior del marco debe permanecer constante, con una tolerancia de diámetro de -0,8 mm a 0.
Los anillos de soporte horizontales deben ser perpendiculares a las nervaduras verticales, permitiéndose una desviación de entre -1° y +1°.
La tolerancia de longitud del marco es de -6 mm a 0.
La deflexión del marco debe estar dentro de un rango de 1,5 mm por cada cambio de longitud de 305 mm.
La estructura superior del marco debe cumplir con las especificaciones específicas del colector de polvo del cliente.
La base del marco debe ser resistente, soldada o plegada sobre las nervaduras verticales. La base del marco debe ser igual o ligeramente menor que el diámetro exterior del marco.
Las nervaduras verticales deben ser continuas y lisas sin puntos de soldadura en el exterior.
Todos los marcos deben estar libres de rebabas y tener puntos de soldadura sólidos.
El material de la jaula es acero al carbono estirado en frío 20#, producido utilizando una línea de producción de jaulas de conformado simple para garantizar la rectitud y torsión de la jaula. Después de soldar por puntos el marco de la bolsa de filtro, debe quedar liso, libre de rebabas y poseer suficiente resistencia para evitar desprendimientos, soldaduras flojas y fugas de soldadura.
La jaula de la bolsa adopta una técnica de prevención de corrosión mediante galvanoplastia de zinc en la superficie, lo que proporciona un revestimiento duradero, resistente al desgaste y a la corrosión. Esto evita la oxidación en la superficie de la jaula y la unión con la bolsa de filtro después de que el recolector de polvo haya estado en funcionamiento durante algún tiempo, lo que garantiza un reemplazo suave de la bolsa y reduce el daño a las bolsas de filtro durante el proceso de reemplazo".
"El material de la jaula está hecho de alambre con alto contenido de carbono de alta calidad, y se utiliza una línea de producción de jaulas automatizada para el conformado de una sola vez, lo que garantiza la rectitud y la resistencia a la torsión de la jaula. Después de soldar por puntos el marco de la bolsa de filtro, queda liso y libre de rebabas, con suficiente resistencia y sin problemas de desprendimiento, soldadura floja o fugas de soldadura. La jaula de la bolsa está recubierta con tecnología de silicona, lo que proporciona un revestimiento duradero, resistente al desgaste y a la corrosión. Esto evita la oxidación en la superficie de la jaula y la unión con la bolsa de filtro después de que el recolector de polvo haya estado en funcionamiento durante algún tiempo, lo que garantiza un reemplazo suave de la bolsa y reduce el daño a las bolsas de filtro durante el proceso de reemplazo".
¿Cuáles son los estándares de reemplazo de bolsas de filtro de bolsa de chorro de pulso?:
Las bolsas de filtro en un colector de polvo con cámara de mangas de chorro pulsado son componentes esenciales. Con el tiempo, estas bolsas pueden experimentar una reducción de la permeabilidad al aire o daños que requieran reemplazo. El desgaste gradual de las bolsas de filtro puede deberse a las fuerzas abrasivas del polvo, las altas temperaturas que provocan la degradación del material del filtro y la corrosión química. Cuando las fuerzas abrasivas del polvo son fuertes, el fondo de la bolsa experimenta el mayor desgaste. Un aumento en la capacidad del sistema que aumenta la velocidad de filtración también puede acelerar el desgaste.
No se deben utilizar bolsas de filtro dañadas en el recolector de polvo, ya que pueden acelerar la falla del recolector. En casos de daños menores y localizados en bolsas individuales, se pueden utilizar bolsas viejas o nuevas del mismo material para tapar los agujeros. El parcheo se puede realizar utilizando adhesivo de caucho de silicona orgánico, siempre que la temperatura y las propiedades químicas del adhesivo sean compatibles con las condiciones de operación.
Cuando la mayoría de las bolsas de filtro están dañadas,
se debe realizar un reemplazo completo. Esto también es necesario cuando el medio filtrante acumula polvo fino durante un uso prolongado, lo que reduce su permeabilidad al aire y afecta el flujo de aire del sistema. Es mejor reemplazar las bolsas de filtro cuando el recolector de polvo no esté en funcionamiento.
Si es necesario reemplazar la bolsa del filtro mientras el recolector de polvo aún está operativo,
es necesario el aislamiento de los compartimentos individuales. Los compartimentos aislados deben tener la válvula de elevación en posición cerrada y la válvula de pulso no debe estar en funcionamiento. Durante la extracción o instalación de bolsas filtrantes, se debe tener precaución para evitar que las bolsas caigan dentro de la tolva debido a la presión negativa en la boca de la bolsa.
