Cage de filtre commune d'usine pour soutenir le sac filtrant dans les dépoussiéreurs à manches
Une cage filtrante, également connue sous le nom de cage à sac filtrant ou cage à filtre, est un composant essentiel utilisé dans divers systèmes de dépoussiérage industriels, en particulier dans les filtres à manches. Son objectif principal est de fournir un support structurel et de maintenir la forme des sacs filtrants ou des manchons filtrants dans un dépoussiéreur ou un dépoussiéreur. Voici quelques points clés pour introduire les cages filtrantes:
Structure : Les cages de filtre sont généralement construites à partir de matériaux durables tels que l'acier, l'acier inoxydable ou l'acier galvanisé. Ils sont conçus sous différentes formes et configurations pour s'adapter à différents types et tailles de sacs filtrants.
Qu'est-ce qu'une cage à manchon filtrant circulaire ?
Une cage à manchon filtrant circulaire est un composant utilisé dans les systèmes de dépoussiérage industriels, en particulier dans les dépoussiéreurs à manches. Il est conçu pour fournir un support structurel aux manchons filtrants cylindriques ou ronds. L'objectif principal d'une cage à manchon filtrant circulaire est de maintenir la forme et l'intégrité des manchons filtrants lorsqu'ils collectent et filtrent la poussière et les particules dans divers processus industriels.
Lorsque vous êtes à la recherche de solutions de filtration fiables, ne cherchez pas plus loin. Nous proposons une gamme complète de produits et de services pour répondre à vos besoins spécifiques. Notre vaste gamme de produits comprend des cages à manches, des supports de cage et des cages de dépoussiéreur, ainsi que des cages à sacs filtrants, des cages de filtration et des cadres de cage. Que vous ayez besoin de cages de filtre à manches ou de structures de support, nous avons ce qu'il vous faut.
Notre expertise s'étend à la fabrication de cages filtrantes, à l'assemblage de cages et à la conception de cages à sacs filtrants pour diverses applications industrielles. Nous fournissons des cages pour équipements de filtration, des installations de cages et proposons une variété de composants pour les cages filtrantes, notamment des paniers filtrants et des cages de retenue de filtre. Nos structures et systèmes de cages filtrantes sont conçus pour des performances optimales.
Découvrez notre gamme de solutions et de produits en toute simplicité. Nous sommes votre partenaire de confiance en matière de filtration, ce qui vous permet de trouver sans effort la solution adaptée à vos besoins spécifiques.
Présentation du produit
Conformément aux besoins du client, les venturi et les cages sont disponibles dans les versions suivantes
Cage filtrante en acier inoxydable AISI 304L
Cage filtrante en acier inoxydable AISI 316L
Cage de filtre en acier au carbone
Cage filtrante en acier galvanisé
Cage de filtre en aluminium
Cage de filtre ABS
Cage de filtre de cataphorèse
Quels sont les matériaux de la cage du sac filtrant ?
Les cages à sacs filtrants sont généralement construites à partir de divers matériaux, en fonction de l'application spécifique et des conditions environnementales. Les matériaux courants utilisés pour les cages à sacs filtrants comprennent:
Caractère matériel des sacs filtrants
Article | Image | Décrire | spécification | Application |

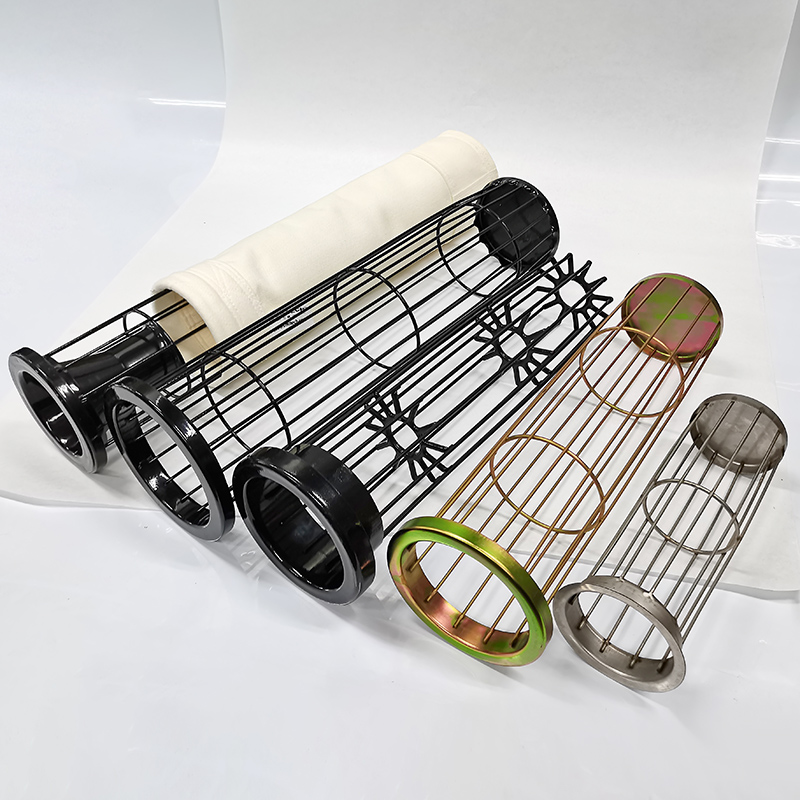

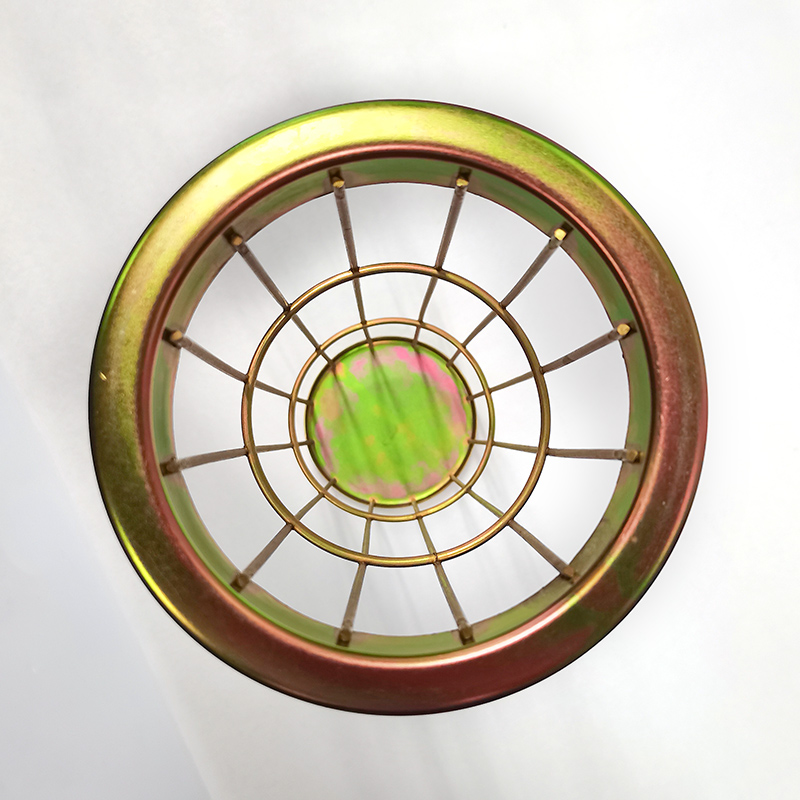

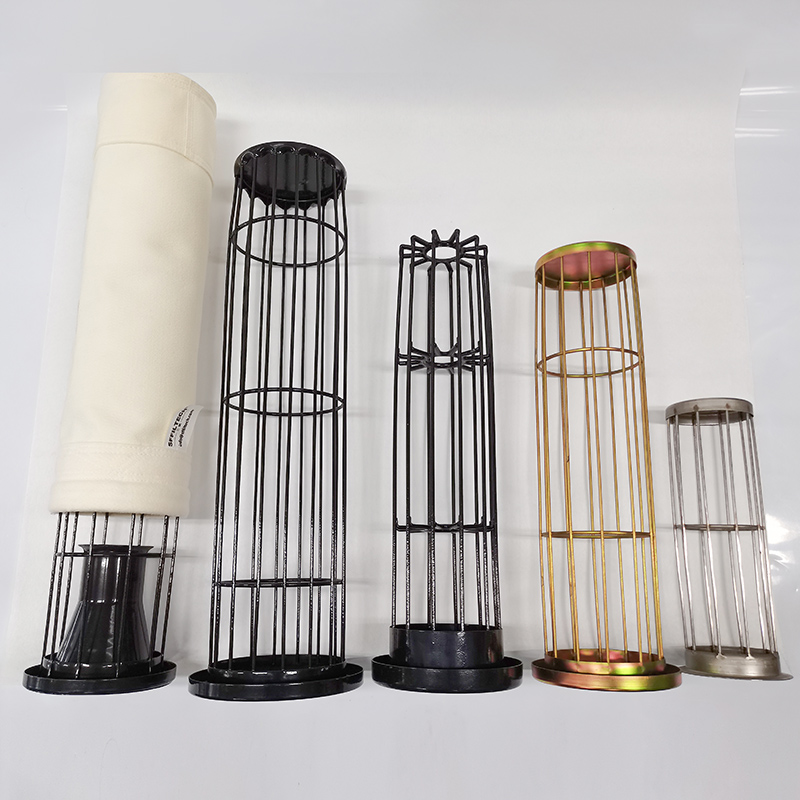

Cage à manchon filtrant ronde standard |
| La cage circulaire est constituée de cages à manchon filtrant avec une base circulaire, une bride supérieure circulaire et utilisée pour les sacs filtrants cylindriques. |
Matériel: Aluminium
| Différents types de dépoussiéreurs à sacs, diverses industries |

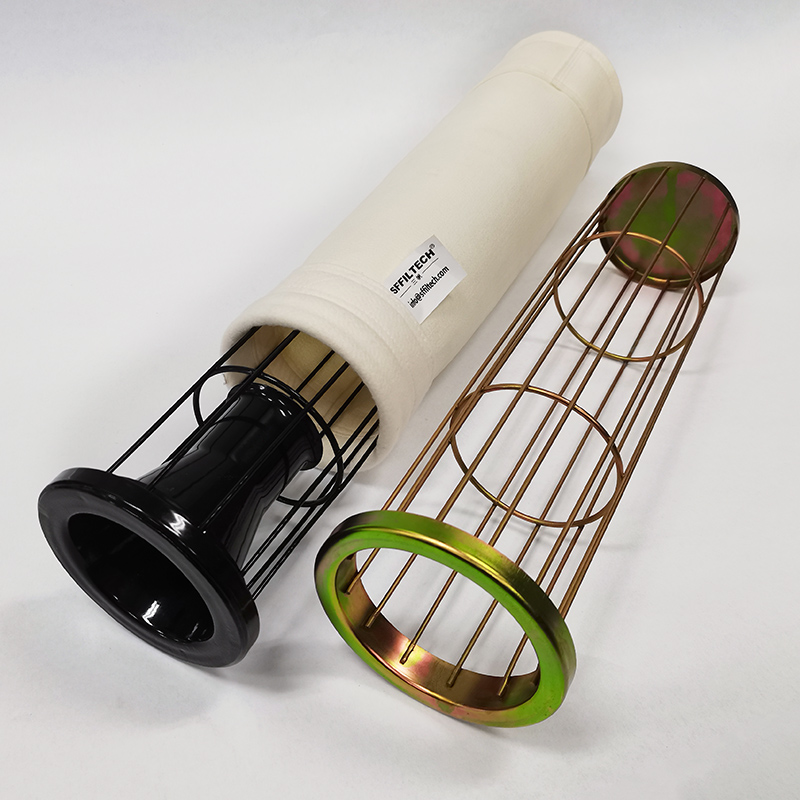

Cage ronde avec venturi |
| Un tube Venturi est un dispositif conique situé au sommet d'un sac filtrant tubulaire. Le haut du tube Venturi génère une pression négative, qui pousse de l'air supplémentaire vers le bas dans l'élément filtrant pendant la pulsation. | Les cages circulaires avec tubes Venturi sont utilisées dans les dépoussiéreurs à jet pulsé, dans l'industrie du ciment et dans l'industrie alimentaire. | |

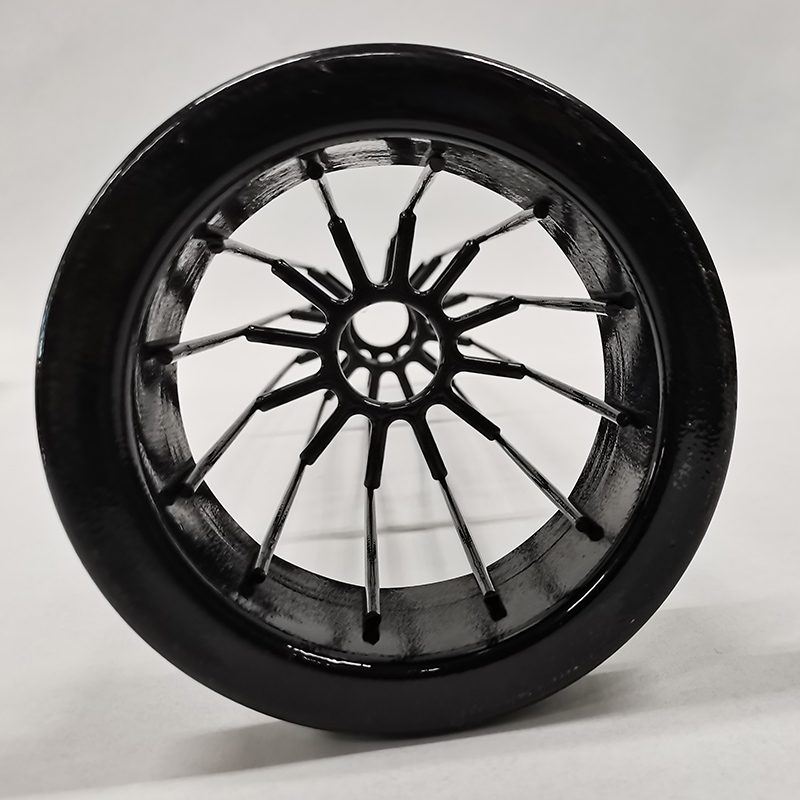

Cage ronde en forme d'étoile |
| Les cages avec anneaux intérieurs en étoile pour manchons filtrants sont utilisées dans les dépoussiéreurs et servent à augmenter l'efficacité de la collecte des poussières à travers le manchon filtrant. La nature de l'étoile permet au sac filtrant de prendre une forme plissée avec une surface filtrante 1,7 à 2,4 fois supérieure à celle d'un filtre cylindrique ordinaire. |
Matériel: Aluminium
| Différents types de dépoussiéreurs à manches, diverses industries |
Quels sont les traitements de surface des cages filtrantes ?
Les cages filtrantes, utilisées dans les systèmes de dépoussiérage et les dépoussiéreurs, peuvent subir divers traitements de surface pour améliorer leur durabilité, leur résistance à la corrosion et leurs performances. Le choix du traitement de surface dépend du matériau de la cage et des exigences spécifiques de l'application. Voici quelques traitements de surface courants pour les cages filtrantes:
Détails du produit
Quel est le point clé pour l’installation de cages et de sacs filtrants ?
L'installation des cages et des sacs filtrants est la partie la plus délicate et la plus méticuleuse de tout le processus d'installation. Par conséquent, cela doit être fait lors de la phase d’installation finale. Lors de l'installation des sacs, il est essentiel d'être prudent et d'éviter tout contact entre les sacs et des objets pointus, car même des rayures mineures peuvent réduire considérablement la durée de vie des sacs. La méthode correcte d'installation des sacs consiste à placer les sacs à travers les trous de la plaque du boîtier, puis à comprimer les ressorts supérieurs pour leur donner une forme concave et à les insérer dans les trous de la plaque du boîtier. Les anneaux à ressort doivent pouvoir retrouver leur forme originale. Enfin, insérez délicatement la cage du sac dans l'embouchure du sac, en vous assurant que le couvercle supérieur de la cage est fermement appuyé contre le trou de la plaque du boîtier.
Quelles sont les exigences particulières pour les cages/cadres de sacs de dépoussiérage de sacs de chaudière dans la progression de la production :
Cage à sac filtrant:
Les nervures verticales du cadre doivent être parallèles les unes aux autres avec un certain espacement. Le cadre doit avoir 20 nervures verticales, ou l'espacement entre les nervures verticales doit être ≤ 19,05 mm.
L'espacement horizontal des anneaux ne doit pas dépasser 150 mm.
La distance entre le premier anneau horizontal et le haut du cadre ne doit pas dépasser 80 mm, et la distance entre le dernier anneau et le bas du cadre ne doit pas dépasser 80 mm.
Le diamètre de l'ensemble du cadre, depuis le dernier anneau horizontal jusqu'au sommet du cadre, doit rester constant, avec une tolérance de diamètre comprise entre -0,8 mm et 0.
Les anneaux de support horizontaux doivent être perpendiculaires aux nervures verticales, avec un écart autorisé entre -1° et +1°.
La tolérance de longueur du cadre est de -6 mm à 0.
La déviation du cadre doit être comprise dans une plage de 1,5 mm pour chaque changement de longueur de 305 mm.
La structure supérieure du châssis doit répondre aux spécifications spécifiques du dépoussiéreur du client.
La base du cadre doit être solide, soudée ou repliée sur les nervures verticales. La base du cadre doit être égale ou légèrement inférieure au diamètre extérieur du cadre.
Les nervures verticales doivent être continues et lisses, sans aucun point de soudure à l'extérieur.
Tous les cadres doivent être exempts de bavures et avoir des points de soudure solides.
Le matériau de la cage est de l'acier au carbone étiré à froid 20#, produit à l'aide d'une ligne de production de cages à formation unique pour garantir la rectitude et la torsion de la cage. Après avoir soudé par points le cadre du sac filtrant, il doit être lisse, exempt de bavures et posséder une résistance suffisante pour éviter le détachement, le soudage desserré et les fuites de soudage.
La cage à sacs adopte une technique de prévention de la corrosion par galvanoplastie de zinc en surface, fournissant un revêtement durable, résistant à l'usure et à la corrosion. Cela empêche la rouille sur la surface de la cage et la liaison avec le sac filtrant après que le dépoussiéreur ait fonctionné pendant un certain temps, garantissant un remplacement en douceur du sac et réduisant les dommages aux sacs filtrants pendant le processus de remplacement.
« Le matériau de la cage est constitué de fil à haute teneur en carbone de haute qualité et une ligne de production automatisée de cages est utilisée pour un formage unique, garantissant la rectitude et la résistance à la torsion de la cage. Après avoir soudé par points le cadre du sac filtrant, il est lisse et exempt de bavures, avec une résistance suffisante et aucun problème de détachement, de soudure lâche ou de fuite de soudure. La cage du sac est recouverte d'une technologie de silicone, offrant un revêtement durable, résistant à l'usure et à la corrosion. Cela empêche la rouille sur la surface de la cage et la liaison avec le sac filtrant après que le dépoussiéreur ait fonctionné pendant un certain temps, garantissant un remplacement en douceur du sac et réduisant les dommages aux sacs filtrants pendant le processus de remplacement.
Quelles sont les normes de remplacement des sacs filtrants à jet pulsé:
Les sacs filtrants d'un dépoussiéreur à manches à jet pulsé sont des composants essentiels. Au fil du temps, ces sacs peuvent subir une perméabilité à l'air réduite ou être endommagés, nécessitant un remplacement. L'usure progressive des sacs filtrants peut être causée par les forces abrasives de la poussière, les températures élevées entraînant la dégradation du matériau filtrant et la corrosion chimique. Lorsque les forces abrasives de la poussière sont fortes, c’est le fond du sac qui s’use le plus. Une augmentation de la capacité du système qui augmente la vitesse de filtration peut également accélérer l'usure.
Les sacs filtrants endommagés ne doivent pas être utilisés dans le dépoussiéreur car cela peut accélérer la défaillance du dépoussiéreur. En cas de dommages mineurs et localisés sur des sacs individuels, de vieux sacs ou de nouveaux sacs du même matériau peuvent être utilisés pour colmater les trous. Le rapiéçage peut être effectué à l'aide d'un adhésif en caoutchouc de silicone organique, à condition que la température et les propriétés chimiques de l'adhésif soient compatibles avec les conditions d'utilisation.
Lorsque la majorité des sacs filtrants sont endommagés,
un remplacement complet doit être effectué. Cela est également nécessaire lorsque le média filtrant accumule de fines poussières au cours d'une utilisation prolongée, réduisant sa perméabilité à l'air et affectant le flux d'air du système. Il est préférable de remplacer les sacs filtrants lorsque le dépoussiéreur ne fonctionne pas.
Si le remplacement du sac filtrant est nécessaire alors que le dépoussiéreur est encore opérationnel,
l'isolation des compartiments individuels est nécessaire. Les compartiments isolés doivent avoir la vanne de levage en position fermée et la vanne à impulsion ne doit pas fonctionner. Lors du retrait ou de l'installation des sacs filtrants, des précautions doivent être prises pour éviter que les sacs ne tombent dans la trémie en raison de la pression négative à l'embouchure du sac.
